Каталог запасных частей к технике: ЧТЗ Т-170М-01. Щиток приборов для трактора с пусковым двигателем
28
17
18
18
18
19
19
19
20
21
22
23
24
24
25
26
27
16
28
29
29
30
31
31
32
32
33
34
7
1
1
2
2
3
4
5
5
6
7
8
8
9
9
9
10
11
12
13
13
14
15
16

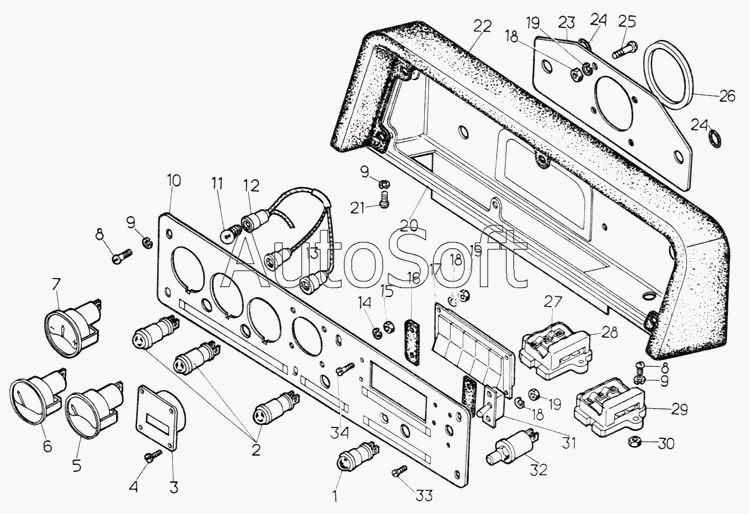

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 50-10-694СП | 5***П | Щиток приборов | |
| 1 | П***Т | Фонарь контрольных ламп (зеленые) | |
| 1 | П***Э | Фонарь контрольных ламп | |
| 2 | П***Т | Фонарь контрольных ламп (рубиновые) | |
| 2 | П***Э | Фонарь контрольных ламп | |
| 3 | С***Ж | Счетчик времени наработки СВН-2-02Ж | |
| 4 | В***6 | Винт ВМ4-6gх25-58-046 | |
| 5 | У***Т | Приемник указателя температуры | |
| 5 | У***Э | Приемник указателя температуры (Т) | |
| 6 | У***0 | Приемник указателя давления | |
| 7 | 1***Э | Указатель напряжения | |
| 7 | 1***Т | Указатель напряжения | |
| 8 | В***9 | Винт В.М6-8gх18.58.019 | |
| 9 | Ш***9 | Шайба 6Т 65Г 09 | |
| 10 | 5***П | Панель | |
| 11 | Л***2 | Лампа А-24-2 | |
| 12 | Л***9 | Патрон лампы | |
| 13 | П***Т | Патрон лампы | |
| 13 | П***Э | Патрон лампы | |
| 14 | Ш***6 | Шайба 4Н 65Г 016 | |
| 15 | Г***6 | Гайка М4-6Н.6.046 | |
| 16 | 7***0 | Проставка | |
| 16 | 7***0 | Проставка | |
| 17 | 5***7 | Блок клавишных выключателей | |
| 18 | Ш***6 | Шайба 4Т 65Г 06 | |
| 19 | Г***9 | Гайка М4.6.019 | |
| 20 | 1***П | Корпус | |
| 21 | В***9 | Винт В.М6-8gх12.58.019 | |
| 22 | 7***0 | Приставка | |
| 23 | 5***1 | Кронштейн | |
| 24 | 7***8 | Кольцо | |
| 25 | В***9 | Винт ВМ4-6gх16.58.019 | |
| 26 | 5***2 | Кольцо | |
| 27 | 2***0 | Шинка | |
| 28 | П***Т | Блок предохранителей тропическое исполнение | |
| 28 | П***Э | Блок предохранителей экспортное исполнение | |
| 29 | П***Т | Блок предохранителей тропическое исполнение | |
| 29 | П***Э | Блок предохранителей экспортное исполнение | |
| 30 | Г***9 | Гайка М6.6.019 | |
| 31 | 4***0 | Включатель | |
| 31 | 4***0 | Включатель | |
| 32 | В***Т | Включатель | |
| 32 | В***Э | Включатель | |
| 33 | В***9 | Винт ВМ4-6gх10.58.019 | |
| 34 | В***9 | Винт ВМ4-6gх20.58.019 |
