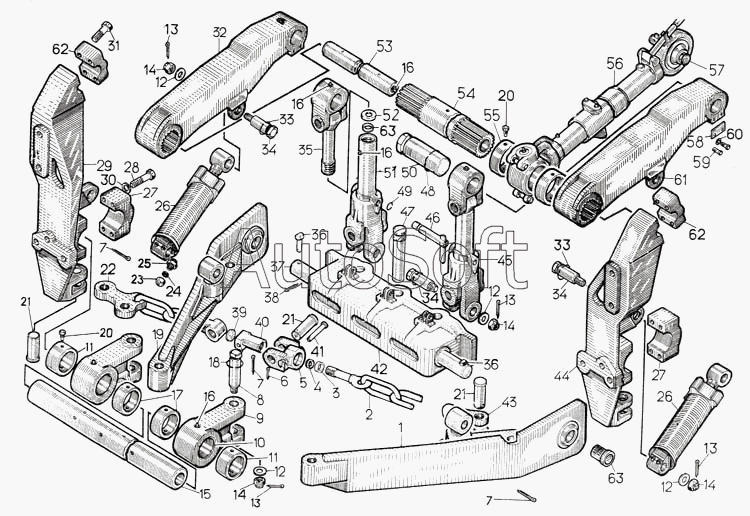

Каталог запасных частей к технике: ЧТЗ Т-170М-01. Механизм навески
38
46
46
45
44
43
42
41
41
40
39
47
37
36
36
36
35
34
34
34
33
33
32
31
55
63
63
63
62
62
61
60
59
58
57
57
56
30
54
54
53
52
51
50
50
49
48
5
13
13
13
13
12
12
12
12
12
11
11
10
9
8
8
7
7
7
6
14
14
14
14
4
3
2
1
1
21
21
29
28
27
27
26
26
25
24
24
23
22
21
21
20
20
19
19
18
17
16
16
16
16
15
15
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 261406-СП | 2***П | Вилка | |
| 261535-СП | 2***П | Цепь | |
| 266-СП | 2***П | Механизм навески | |
| 266-СП | 2***П | Механизм навески | |
| 40-26-126-СП | 4***П | Устройство прицепное | |
| 1 | 2***П | Тяга продольная левая | |
| 1 | 2***П | Тяга продольная левая | |
| 2 | 4***П | Цепь | |
| 3 | 2***1 | Обойма | |
| 4 | 4***8 | Кольцо СП 83-50-10 | |
| 5 | 2***4 | Вилка | |
| 6 | Ш***2 | Шплинт 3,2х32 | |
| 7 | Ш***0 | Шплинт 8х80 | |
| 8 | 5***3 | Палец | |
| 8 | 5***3 | Палец | |
| 9 | 2***6 | Вилка | |
| 10 | 2***8 | Втулка | |
| 11 | 2***0 | Проставка | |
| 12 | 3***7 | Шайба | |
| 12 | 3***1 | Шайба | |
| 13 | Ш***0 | Шплинт 5х70 | |
| 14 | 7***3 | Гайка | |
| 15 | 2***8 | Ось нижняя | |
| 15 | 2***8 | Ось нижняя | |
| 16 | М***6 | Масленка 1.3.Ц6 | |
| 17 | 2***1 | Проставка | |
| 18 | 7***2 | Кольцо | |
| 19 | 2***П | Тяга продольная правая | |
| 19 | 2***П | Тяга продольная правая | |
| 20 | 3***6 | Винт | |
| 21 | 2***1 | Палец | |
| 21 | 2***1 | Палец | |
| 22 | 4***П | Цепь | |
| 23 | 4***0 | Колпачок | |
| 24 | 7***5 | Прокладка | |
| 24 | 7***5 | Прокладка | |
| 25 | 7***8 | Штуцер | |
| 26 | 5***П | Гидроцилиндр | |
| 27 | 2***2 | Бугель нижний | |
| 28 | 2***2 | Болт | |
| 29 | 4***8 | Кронштейн | |
| 30 | Ш***9 | Шайба 24Т 65Г 09 | |
| 31 | 2***1 | Болт | |
| 32 | 4***П | Рычаг | |
| 33 | 7***1 | Кольцо | |
| 34 | 5***2 | Палец | |
| 34 | 5***2 | Палец | |
| 35 | 4***П | Винт | |
| 36 | 2***4 | Палец | |
| 36 | 2***4 | Палец | |
| 37 | 5***1 | Палец | |
| 38 | Ш***0 | Шплинт 5х40 | |
| 39 | 1***9 | Заглушка | |
| 40 | 2***2 | Гайка | |
| 41 | 2***5 | Палец | |
| 41 | 2***5 | Палец | |
| 42 | 4***П | Площадка | |
| 43 | 2***9 | Звено соединительное | |
| 44 | 4***7 | Кронштейн | |
| 45 | 2***П | Раскос | |
| 46 | 2***П | Палец | |
| 46 | 2***П | Палец | |
| 47 | 2***8 | Штырь серьги | |
| 48 | 7***4 | Кольцо | |
| 49 | 7***4 | Кольцо | |
| 50 | 5***1 | Палец | |
| 50 | 5***1 | Палец | |
| 51 | 4***П | Вилка | |
| 52 | 2***8 | Обойма | |
| 53 | 4***1 | Ось верхняя | |
| 54 | 4***П | Вал | |
| 54 | 4***П | Вал | |
| 55 | 2***5 | Проставка | |
| 56 | 2***П | Тяга центральная | |
| 57 | 2***П | Палец | |
| 57 | 2***П | Палец | |
| 58 | 2***6 | Планка | |
| 59 | Б***9 | Болт М12х25.58.019 | |
| 60 | Ш***9 | Шайба 12 ОТ 65Г 09 | |
| 61 | 4***3 | Рычаг | |
| 62 | 2***1 | Бугель верхний | |
| 63 | 4***9 | Кольцо СП-83-50-10 | |
| 63 | 5***0 | Втулка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
