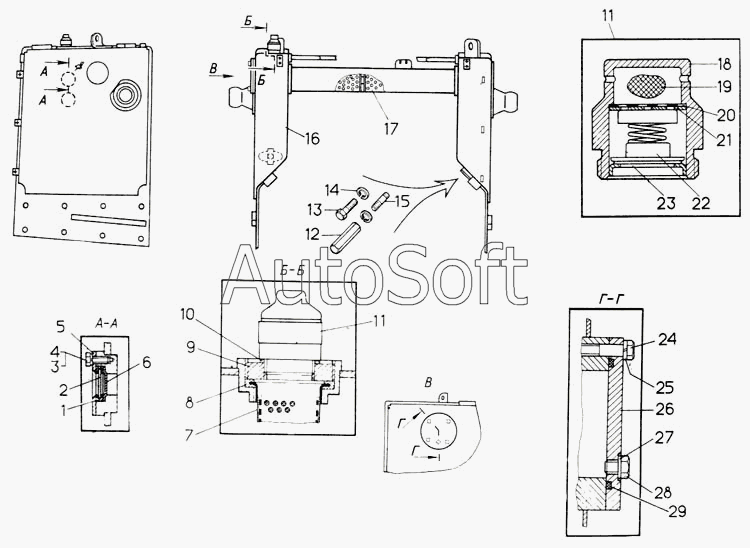

Каталог запасных частей к технике: ЧТЗ Т-170М-01. Баки гидросистемы
22
16
16
16
17
18
19
20
21
15
23
24
25
26
27
28
29
7
1
2
3
4
5
6
8
9
10
11
11
12
13
14
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 48-26-210-СП | 4***П | Баки гидросистемы болотоходных тракторов | |
| 50-26-206-СП | 5***П | Баки гидросистемы | |
| Набивка | Н***а | Набивка | |
| 1 | 7***5 | Манжета | |
| 2 | 2***1 | Стекло | |
| 3 | Б***9 | Болт М6х14.88.35.019 | |
| 4 | Ш***9 | Шайба 6Т 65Г 09 | |
| 5 | 5***9 | Крышка | |
| 6 | 1***0 | Отражатель | |
| 7 | 2***П | Фильтр | |
| 8 | 7***4 | Манжета | |
| 9 | 1***3 | Гайка | |
| 10 | 7***0 | Прокладка | |
| 11 | 5***П | Клапан | |
| 12 | 5***9 | Гайка | |
| 13 | 2***6 | Болт | |
| 14 | Ш***9 | Шайба 12 ОТ 65Г 09 | |
| 15 | Ш***6 | Шпилька 2М12 3р/6gх35.66.016 | |
| 16 | 4***П | Баки болотоходных тракторов | |
| 16 | 5***П | Баки с цапфами | |
| 16 | 5***П | Баки с цапфами | |
| 17 | 5***П | Фильтр гидросистемы | |
| 18 | 5***4 | Корпус | |
| 19 | Ш***6 | Шпилька 2М12 3р/6gх35.66.016 | |
| 20 | 1***6 | Сетка | |
| 21 | 1***5 | Дно | |
| 22 | 2***П | Клапан | |
| 23 | 5***5 | Седло | |
| 24 | Б***9 | Болт М12х55.58.019 | |
| 25 | Ш***9 | Шайба 12 ОТ 65Г 09 | |
| 26 | 5***0 | Крышка | |
| 27 | 4***0 | Кольцо | |
| 28 | 2***8 | Болт | |
| 29 | 7***2 | Кольцо |
