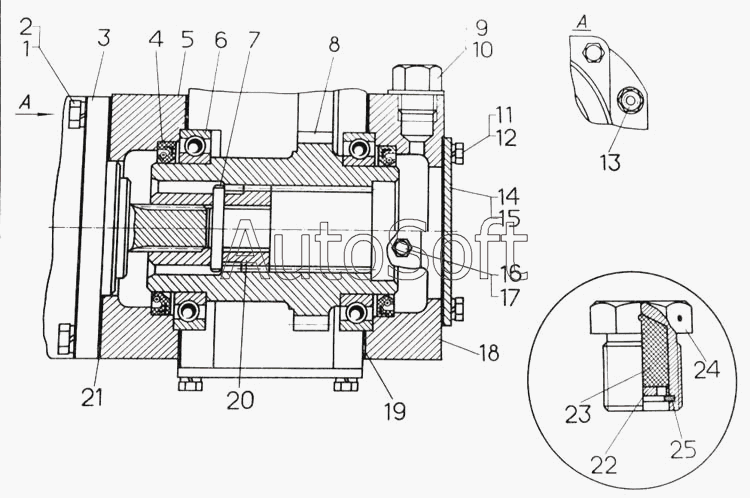

Каталог запасных частей к технике: ЧТЗ Т-170М-01. Установка привода насоса
14
25
24
23
22
21
21
20
19
19
18
17
16
16
15
15
13
12
11
10
9
8
7
6
5
4
3
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 50-26-85СП | 5***П | Установка привода насоса | |
| 1 | 2***6 | Болт | |
| 2 | Ш***9 | Шайба 12 ОТ 65Г 09 | |
| 3 | Н***Л | Насос НШ 100А-ЗЛ | |
| 3 | Н***Т | Насос НШ 100А-ЗЛТ | |
| 4 | М***4 | Манжета 1.2-90х120-4 | |
| 5 | 1***2 | Фланец | |
| 6 | П***8 | Подшипник 118 | |
| 7 | 7***1 | Штифт | |
| 8 | 5***4 | Вал | |
| 9 | 1***П | Сапун | |
| 10 | 7***7 | Прокладка | |
| 11 | Б***9 | Болт М10х25.58.019 | |
| 12 | Ш***9 | Шайба 10 ОТ 65Г 09 | |
| 13 | Г***9 | Гайка М12х1,25.6.019 | |
| 14 | 5***2 | Крышка | |
| 15 | 7***1 | Прокладка | |
| 15 | 7***1 | Прокладка | |
| 16 | 3***1 | Пробка | |
| 16 | 3***1 | Пробка | |
| 17 | 7***7 | Прокладка | |
| 18 | 1***1 | Фланец | |
| 19 | 7***6 | Прокладка | |
| 19 | 7***6 | Прокладка | |
| 20 | 5***7 | Муфта | |
| 21 | 7***8 | Прокладка | |
| 21 | 7***8 | Прокладка | |
| 22 | 1***2 | Шайба | |
| 23 | В***й | Волос обработанный | |
| 24 | 1***1 | Корпус сапуна | |
| 25 | 2***6 | Кольцо пружинное |
