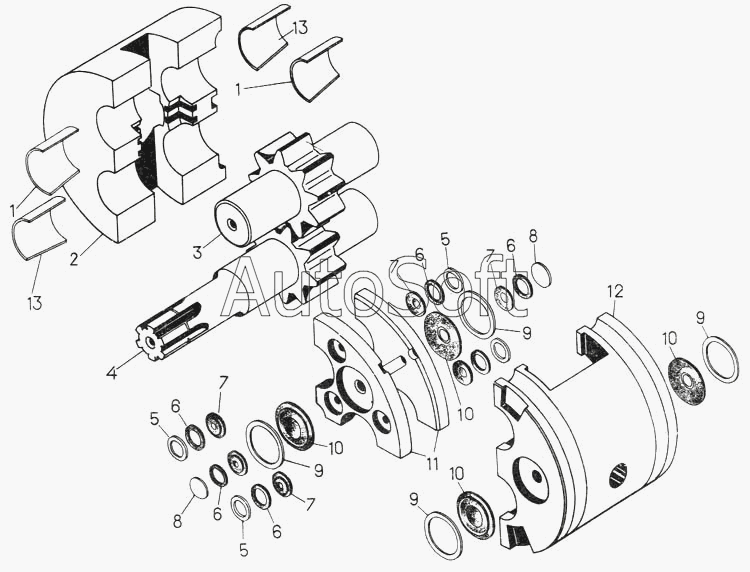

Каталог запасных частей к технике: ЧТЗ Т-170М-01. Детали насоса НШ 100А-3Л (3ЛТ)
1
1
2
3
4
5
5
5
6
6
6
6
6
7
7
7
7
8
8
9
9
9
9
10
10
10
10
11
12
13
13
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Н***А | Вкладыш левый | |
| 2 | Н***5 | Обойма подшипниковая | |
| 3 | Н***4 | Шестерня ведомая | |
| 4 | Н***3 | Шестерня ведущая | |
| 5 | Н***9 | Кольцо | |
| 6 | Н***1 | Прокладка | |
| 7 | Н***1 | Манжета | |
| 8 | Н***0 | Пластина | |
| 9 | Н***0 | Кольцо | |
| 10 | Н***2 | Манжета | |
| 11 | Н***7 | Платик | |
| 12 | Н***6 | Обойма поджимная | |
| 13 | Н***6 | Вкладыш правый |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
