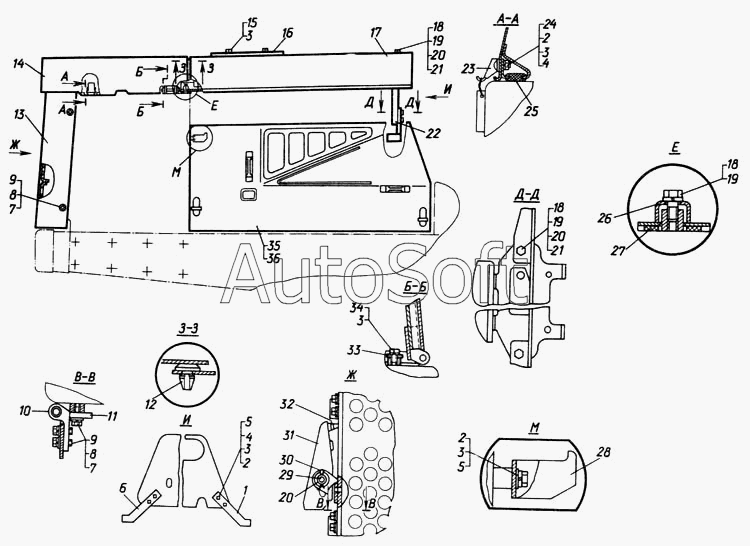

Каталог запасных частей к технике: ЧТЗ Т-170М-01. Капот
28
19
19
19
20
20
20
21
21
22
23
24
25
26
27
18
18
18
29
30
31
32
33
34
35
36
36
9
1
2
2
2
3
3
3
3
3
4
4
5
5
6
7
7
8
8
9
9
10
11
12
13
14
15
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 18-55-11-СП | 1***П | Капот | |
| 1 | 5***0 | Кронштейн | |
| 2 | 3***1 | Шайба | |
| 3 | Ш***9 | Шайба 10 ОТ 65Г 09 | |
| 4 | Г***9 | Гайка М10.6.019 | |
| 5 | Б***0 | Болт М10х25.58.019 ГОСТ 7796-70 | |
| 6 | 5***9 | Кронштейн | |
| 7 | 3***1 | Шайба | |
| 8 | Ш***9 | Шайба 14 ОТ 65Г 09 | |
| 9 | Б***9 | Болт М14х1,5х35.58.019 | |
| 9 | Б***9 | Болт М14х1,5х35.58.019 | |
| 10 | 5***1 | Шарнир | |
| 11 | 5***0 | Шарнир | |
| 12 | 7***5 | Пистон | |
| 13 | 5***П | Решетка | |
| 14 | 5***П | Крыша | |
| 15 | Б***9 | Болт М10х20.58.019 | |
| 16 | 1***7 | Крышка | |
| 17 | 5***П | Крыша | |
| 18 | Б***9 | Болт М12х25.58.019 | |
| 19 | Ш***9 | Шайба 12 ОТ 65Г 09 | |
| 20 | 3***1 | Шайба | |
| 21 | 3***1 | Гайка | |
| 22 | 5***П | Опора | |
| 23 | 2***5 | Крючок | |
| 24 | Б***1 | Болт М10х25.58.019 ГОСТ 7802-81 | |
| 25 | 7***7 | Амортизатор | |
| 26 | 1***8 | Колпачок | |
| 27 | 7***6 | Прокладка | |
| 28 | 5***1 | Скоба | |
| 29 | 5***7 | Стержень | |
| 30 | Ш***8 | Шплинт 3.2х18 | |
| 31 | 5***8 | Подножка | |
| 32 | 5***4 | Амортизатор | |
| 33 | 5***5 | Пластина | |
| 34 | Б***9 | Болт М10х30.58.019 | |
| 35 | 5***П | Створка | |
| 36 | 5***П | Створка | |
| 36 | 5***П | Створка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
