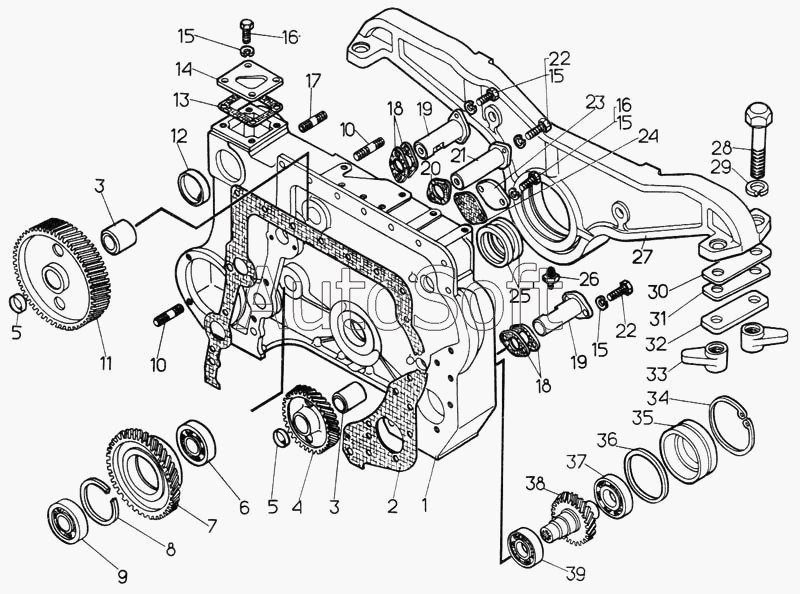

Каталог запасных частей к технике: ЧТЗ Т-170М-01. Кожух шестерен распределения
2
3
3
4
5
5
6
7
8
9
10
10
11
12
13
14
15
15
15
15
16
16
17
18
18
19
19
20
21
22
22
23
24
26
27
28
29
30
31
32
33
34
35
36
37
38
39
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 2 | 7***5 | Прокладка | |
| 3 | 1***9 | Втулка | |
| 4 | 1***2 | Колесо зубчатое | |
| 5 | 1***3 | Заглушка | |
| 6 | 7***1 | Кольцо | |
| 7 | П***7 | Подшипник 407 | |
| 8 | 1***2 | Колесо зубчатое | |
| 9 | 7***2 | Кольцо | |
| 10 | 7***2 | Шпилька | |
| 11 | 1***2 | Колесо зубчатое | |
| 12 | 1***3 | Заглушка | |
| 13 | 4***6 | Прокладка | |
| 14 | 1***9 | Крышка | |
| 15 | Ш***9 | Шайба 10 ОТ 65Г 09 | |
| 16 | Б***9 | Болт М10х 20.58.019 | |
| 17 | 7***4 | Шпилька | |
| 18 | 4***5 | Прокладка | |
| 19 | 1***3 | Ось | |
| 20 | 7***5 | Прокладка | |
| 21 | 1***2 | Ось | |
| 22 | Б***9 | Болт М10х30.58.019 | |
| 23 | 5***0 | Заглушка | |
| 24 | 7***6 | Прокладка | |
| 26 | М***6 | Масленка 1.3.Ц6 | |
| 27 | 2***9 | Опора | |
| 28 | 7***0 | Болт | |
| 29 | Ш***9 | Шайба 20 ОТ 65Г 09 | |
| 30 | 2***6 | Прокладка | |
| 31 | 2***7 | Прокладка | |
| 32 | 2***9 | Планка | |
| 33 | 5***2 | Планка | |
| 34 | 7***4 | Кольцо | |
| 35 | 2***4 | Крышка | |
| 36 | 7***4 | Кольцо | |
| 37 | П***7 | Подшипник 307 | |
| 38 | 1***3 | Колесо зубчатое | |
| 39 | П***8 | Подшипник 308 |
