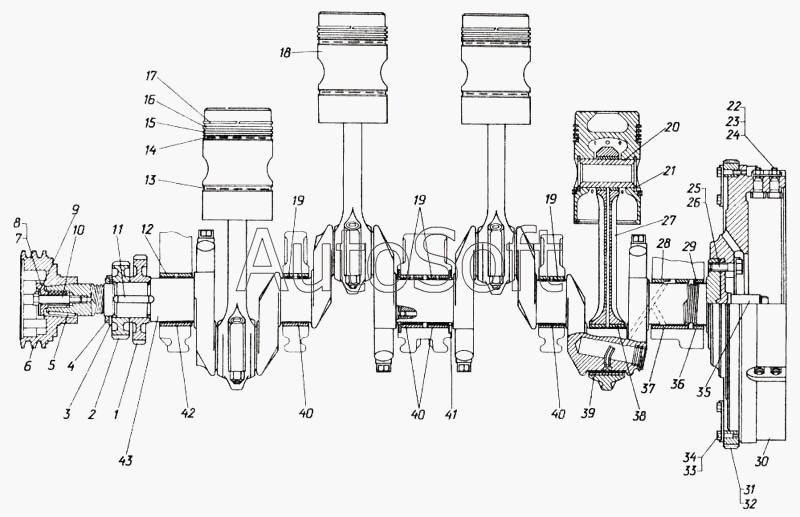

Каталог запасных частей к технике: ЧТЗ Т-170М-01. Кривошипно-шатунный механизм дизеля
31
22
22
23
24
24
25
26
27
28
29
30
30
21
32
33
34
35
36
37
38
39
40
40
40
41
42
43
9
1
2
3
4
5
6
7
8
10
11
12
13
14
15
16
17
18
19
19
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 16-03-111СП | 1***П | Маховик | |
| 51-03-1-01СП | 5***П | Кривошипно-шатунный механизм дизеля с пусковым двигателем | |
| 51-03-122СП | 5***П | Комплект поршневых колец нормального размера | |
| 51-03-6-01СП | 5***П | Кривошипно-шатунный механизм дизеля с электростартерным пуском | |
| 59-03-117СП | 5***П | Маховик | |
| 1 | 1***7 | Шестерня | |
| 2 | 1***0 | Шестерня | |
| 3 | 1***9 | Шайба | |
| 4 | 3***3 | Гайка | |
| 5 | 3***7 | Шпонка | |
| 6 | 1***2 | Шкив коленчатого вала | |
| 7 | 3***9 | Болт | |
| 8 | 5***5 | Стопор | |
| 9 | 3***7 | Пластина замковая | |
| 10 | 3***1 | Болт | |
| 11 | 3***6 | Шпонка | |
| 12 | А***1 | Вкладыш коренного подшипника верхний | |
| 13 | А***2 | Кольцо маслосъемное | |
| 14 | А***0 | Кольцо маслосъемное | |
| 15 | А***4 | Кольцо компрессионное | |
| 16 | А***9 | Кольцо компрессионное | |
| 17 | А***2 | Кольцо компрессионное | |
| 18 | 5***0 | Поршень | |
| 19 | А***1 | Вкладыш коренного подшипника верхний | |
| 20 | 1***1 | Палец поршневой | |
| 21 | 3***6 | Замок | |
| 22 | 1***3 | Сухарик | |
| 22 | 4***9 | Сухарь | |
| 23 | 3***1 | Гайка | |
| 24 | 1***2 | Пластина замковая | |
| 24 | 1***3 | Сухарик | |
| 25 | 2***4 | Болт | |
| 26 | 3***5 | Пластина замковая | |
| 27 | 5***П | Шатун | |
| 28 | А***1 | Вкладыш коренного подшипника верхний | |
| 29 | А***1 | Вкладыш коренного подшипника верхний | |
| 30 | 1***3 | Маховик | |
| 30 | 1***0 | Маховик | |
| 31 | 5***1 | Венец | |
| 32 | 0***1 | Венец | |
| 33 | 2***2 | Болт | |
| 34 | 3***4 | Пластина замковая | |
| 35 | 1***7 | Цапфа | |
| 36 | А***1 | Вкладыш коренного подшипника нижний | |
| 37 | А***1 | Вкладыш коренного подшипника нижний | |
| 38 | А***1 | Вкладыш шатунного подшипника | |
| 39 | А***1 | Вкладыш шатунного подшипника | |
| 40 | А***1 | Вкладыш коренного подшипника нижний | |
| 41 | А***А | Полукольцо упорное | |
| 42 | А***1 | Вкладыш коренного подшипника нижний | |
| 43 | 1***П | Вал коленчатый |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
