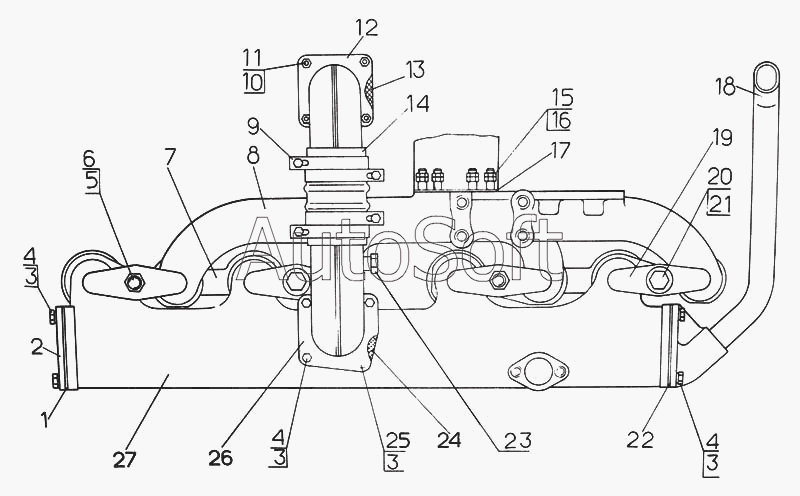

Каталог запасных частей к технике: ЧТЗ Т-170М-01. Установка коллекторов
14
27
26
25
24
23
22
21
20
19
18
17
16
15
13
12
11
10
9
8
7
6
5
4
4
4
3
3
3
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 51-05-25СП | 5***П | Установка коллекторов | |
| 1 | 7***3 | Прокладка | |
| 2 | 5***5 | Крышка | |
| 3 | Ш***9 | Шайба 10 ОТ 65Г 09 | |
| 4 | Б***9 | Болт М10х25.58.019 | |
| 5 | 3***3 | Гайка | |
| 6 | 7***0 | Шпилька | |
| 7 | 7***П | Прокладка | |
| 8 | 5***5 | Коллектор выпускной | |
| 9 | 1***П | Хомут | |
| 10 | Ш***9 | Шайба 8Т 65Г 09 | |
| 11 | Г***9 | Гайка М8х1-6.019 | |
| 12 | 5***П | Патрубок | |
| 13 | 7***8 | Прокладка | |
| 14 | 7***4 | Рукав | |
| 15 | Г***9 | Гайка М10.6.089 | |
| 16 | Ш***3 | Шпилька 2М10(3Р/6q)х35.66.083 | |
| 17 | 7***П | Прокладка | |
| 18 | 5***П | Труба выпускная | |
| 19 | 0***1 | Планка | |
| 20 | 7***6 | Болт | |
| 21 | 3***8 | Шайба | |
| 22 | 7***0 | Прокладка | |
| 23 | 3***5 | Пробка | |
| 24 | 7***3 | Прокладка | |
| 25 | Б***9 | Болт М10х20.58.019 | |
| 26 | 5***П | Патрубок | |
| 27 | 5***П | Коллектор впускной |
