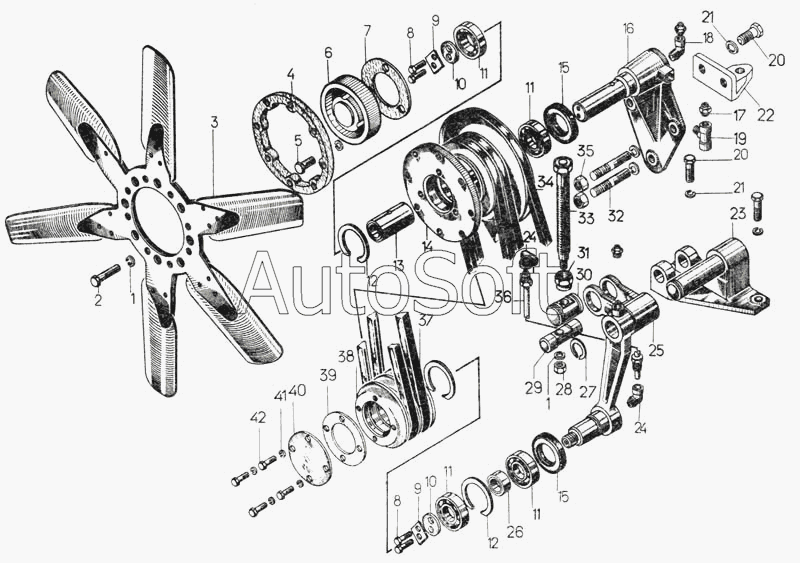

Каталог запасных частей к технике: ЧТЗ Т-170М-01. Вентилятор
29
18
19
20
20
20
21
21
21
22
23
24
24
25
26
27
28
17
30
31
32
33
34
35
36
37
38
39
40
41
42
9
1
1
1
1
2
3
4
5
6
7
8
8
8
9
9
10
10
10
11
11
11
11
11
12
12
12
13
14
15
15
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 16-07-5СП | 1***П | Установка вентилятора | |
| 51-07-103СП | 5***П | Механизм натяжения | |
| 51-07-104СП | 5***П | Шкив | |
| 1 | Ш***9 | Шайба 10 ОТ 65Г 09 | |
| 1 | Ш***0 | Шайба 10 ОТ 65Г 10 | |
| 1 | Ш***1 | Шайба 10 ОТ 65Г 11 | |
| 2 | Б***9 | Болт М10х45.58.019 | |
| 3 | 0***П | Крестовина | |
| 4 | 1***3 | Кольцо | |
| 5 | Б***9 | Болт М10х22.58.019 | |
| 6 | 7***8 | Крышка | |
| 7 | 4***1 | Прокладка | |
| 8 | Б***9 | Болт М8х25.88.35.019 | |
| 8 | Б***0 | Болт М8х25.88.35.020 | |
| 9 | 3***4 | Пластина | |
| 9 | 3***4 | Пластина | |
| 10 | 7***5 | Шайба | |
| 10 | 7***5 | Шайба | |
| 11 | П***А | Подшипник 206А | |
| 11 | П***К | Подшипник 206К | |
| 12 | 7***7 | Кольцо | |
| 12 | 7***7 | Кольцо | |
| 13 | 1***3 | Втулка | |
| 14 | 1***1 | Шкив | |
| 15 | 4***П | Сальник | |
| 16 | 5***П | Кронштейн | |
| 17 | М***6 | Масленка 1.3.Ц6 | |
| 17 | М***7 | Масленка 1.3.Ц7 | |
| 18 | 4***5 | Штуцер | |
| 19 | 7***0 | Переходник | |
| 20 | Б***9 | Болт М12х35.58.019 | |
| 20 | Б***0 | Болт М12х35.58.020 | |
| 21 | Ш***9 | Шайба 12 ОТ 65Г 09 | |
| 21 | Ш***0 | Шайба 12 ОТ 65Г 10 | |
| 22 | 5***8 | Лапа | |
| 23 | 1***П | Кронштейн | |
| 24 | 4***1 | Колено | |
| 25 | 1***П | Рычаг | |
| 26 | 1***5 | Втулка | |
| 27 | 7***1 | Кольцо | |
| 28 | Г***9 | Гайка М10.6.019 | |
| 29 | 2***3 | Ось | |
| 30 | 5***6 | Муфта | |
| 31 | 7***6 | Гайка | |
| 32 | 2***1 | Шпилька | |
| 33 | 1***П | Винт | |
| 34 | Р***0 | Ремень генератора II-12,5х9х1090 | |
| 35 | 3***0 | Гайка | |
| 36 | 2***П | Трубка | |
| 37 | Р***0 | Ремень вентилятора II-16х11х1650 | |
| 38 | 1***1 | Ролик натяжной | |
| 39 | 7***0 | Прокладка | |
| 40 | 1***9 | Крышка | |
| 41 | Ш***9 | Шайба 8Т 65Г 09 | |
| 42 | Б***9 | Болт М8х20.58.019 |
