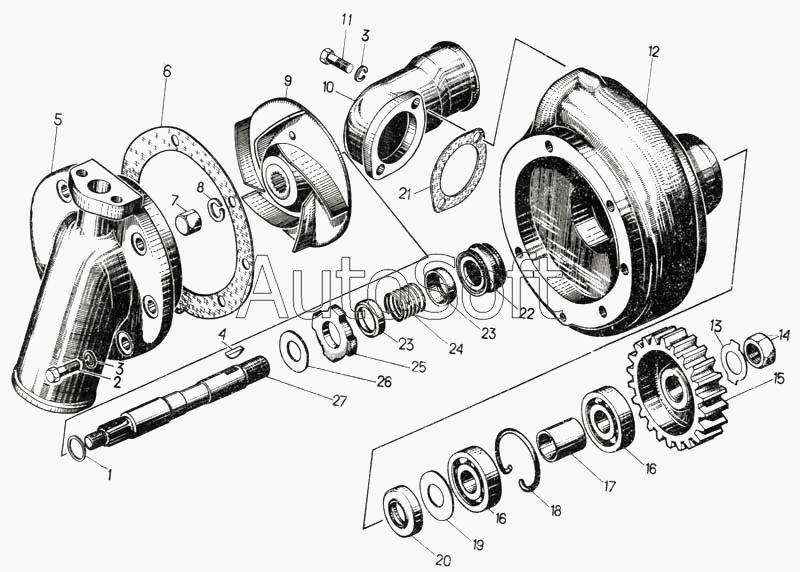

Каталог запасных частей к технике: ЧТЗ Т-170М-01. Насос
14
27
26
25
24
23
23
22
22
21
20
19
18
17
16
16
15
13
12
11
10
9
8
7
6
5
4
3
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 16-08-140СП | 1***П | Насос | |
| 1 | 7***5 | Кольцо | |
| 2 | Б***9 | Болт М10х25.58.019 | |
| 3 | Ш***9 | Шайба 10 ОТ 65Г 09 | |
| 4 | 3***6 | Шпонка | |
| 5 | 1***2 | Раструб | |
| 6 | 7***7 | Прокладка | |
| 7 | 7***6 | Гайка накидная | |
| 8 | Ш***9 | Шайба 14 ОТ 65Г 09 | |
| 9 | 7***7 | Крыльчатка | |
| 10 | 1***0 | Патрубок | |
| 11 | Б***9 | Болт М10х22.58.019 | |
| 12 | 1***9 | Корпус | |
| 13 | 7***9 | Шайба | |
| 14 | Г***9 | Гайка М18х1,5-6.019 | |
| 15 | 1***5 | Шестерня | |
| 16 | П***А | Подшипник 304А | |
| 17 | 1***6 | Втулка | |
| 18 | 1***5 | Кольцо | |
| 19 | 1***3 | Шайба | |
| 20 | М***2 | Манжета 2.2-22х40-2 | |
| 21 | 7***3 | Прокладка | |
| 22 | 4***1 | Гофр уплотнения | |
| 22 | 7***2 | Гофр уплотнения | |
| 23 | 5***3 | Седло | |
| 24 | 7***5 | Пружина | |
| 25 | 1***2 | Шайба | |
| 26 | 5***5 | Кольцо | |
| 27 | 5***5 | Валик |
