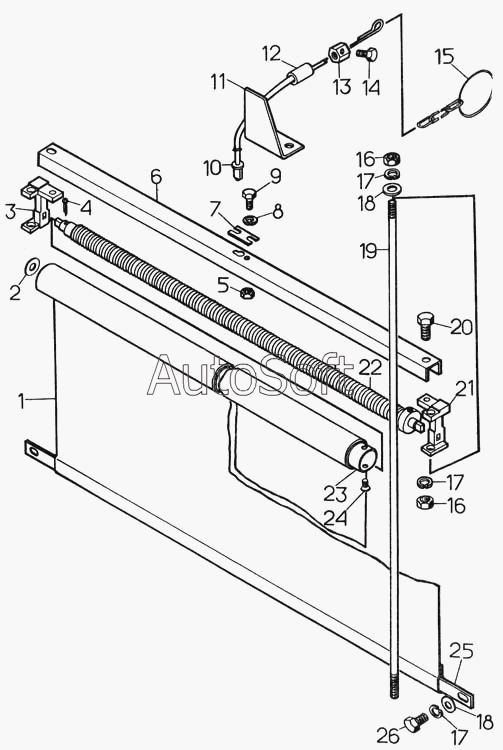

Каталог запасных частей к технике: ЧТЗ Т-170М-01. Установка шторки
1
2
3
4
5
6
7
8
9
10
11
12
12
13
13
14
15
16
16
17
17
17
17
18
18
19
20
21
22
23
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 18-08-18-СП | 1***П | Установка шторки | |
| 18-08-190-СП | 1***П | Шторка | |
| 24-08-145-СП | 2***П | Валик шторки | |
| 1 | 2***2 | Полотно | |
| 2 | 3***5 | Шайба | |
| 3 | 5***1 | Шайба | |
| 4 | Ш***т | Шплинт | |
| 5 | Г***9 | Гайка М6.6.019 | |
| 6 | 2***3 | Рамка | |
| 7 | 8***3 | Накладка | |
| 8 | Ш***9 | Шайба 6Т 65Г 09 | |
| 9 | Б***9 | Болт М6х16.58.019 | |
| 10 | 1***П | Трос | |
| 11 | 2***П | Кронштейн | |
| 12 | 7***0 | Рукав | |
| 12 | 7***0 | Рукав | |
| 13 | 8***0 | Муфта | |
| 13 | 8***0 | Муфта | |
| 14 | Б***9 | Болт М6х14.88.35.019 | |
| 15 | 0***П | Цепь | |
| 16 | Г***9 | Гайка М8.6.019 | |
| 17 | Ш***9 | Шайба 8Т 65Г 09 | |
| 17 | Ш***0 | Шайба 8Т 65Г 10 | |
| 18 | 3***1 | Шайба | |
| 19 | 8***5 | Стержень | |
| 20 | Б***9 | Болт М8х20.58.019 | |
| 21 | 5***0 | Кронштейн | |
| 22 | 2***П | Механизм натяжения | |
| 23 | 2***П | Барабан | |
| 24 | В***9 | Винт В.М4-6gх8.58.019 | |
| 25 | 2***9 | Планка | |
| 26 | Б***9 | Болт М8х16.58.019 |
