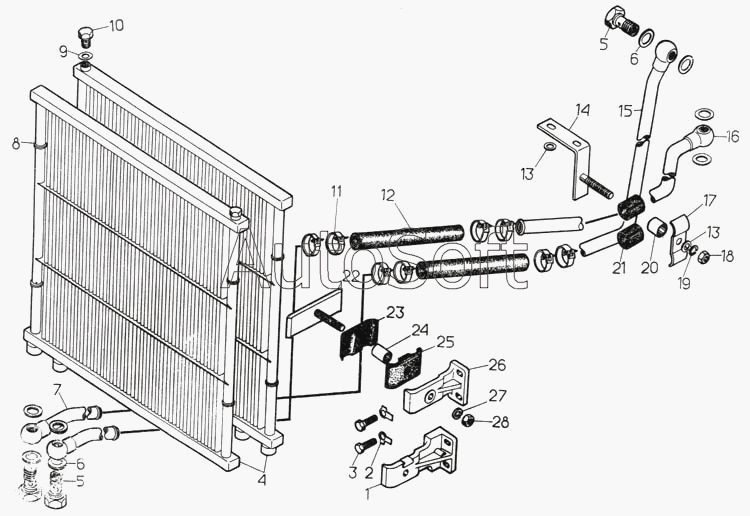

Каталог запасных частей к технике: ЧТЗ Т-170М-01. Установка масляных радиаторов
22
14
15
16
17
18
19
20
21
13
13
23
23
24
25
26
27
28
12
12
11
10
9
8
7
6
6
5
5
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 24-304СП | 2***П | Установка радиаторов | |
| 50-09-134-СП | 5***П | Труба | |
| 50-09-135-СП | 5***П | Труба | |
| 1 | 5***1 | Кронштейн | |
| 2 | 7***1 | Шайба | |
| 3 | Б***9 | Болт М10х30.58.019 | |
| 4 | 1***2 | Радиатор масляный | |
| 5 | 7***6 | Болт полый | |
| 6 | К***0 | Кольцо 22 х. 30 | |
| 7 | 5***П | Труба | |
| 8 | 4***0 | Кольцо | |
| 9 | 3***7 | Шайба | |
| 10 | 3***2 | Пробка | |
| 11 | 7***П | Хомут | |
| 12 | 7***0 | Рукав | |
| 12 | 7***1 | Рукав | |
| 13 | 3***1 | Шайба | |
| 14 | 5***П | Кронштейн | |
| 15 | 5***П | Труба | |
| 16 | 5***П | Труба | |
| 17 | 5***0 | Прижим | |
| 18 | Г***9 | Гайка М10.6.019 | |
| 19 | Ш***9 | Шайба 10 ОТ 65Г 09 | |
| 20 | 4***2 | Втулка | |
| 21 | 4***2 | Муфта | |
| 22 | 2***П | Скоба | |
| 23 | 7***7 | Прокладка | |
| 23 | 7***7 | Прокладка | |
| 24 | 2***5 | Втулка | |
| 25 | 7***1 | Прокладка | |
| 26 | 2***0 | Кронштейн | |
| 27 | Ш***9 | Шайба 12 ОТ 65Г 09 | |
| 28 | 3***1 | Гайка |
