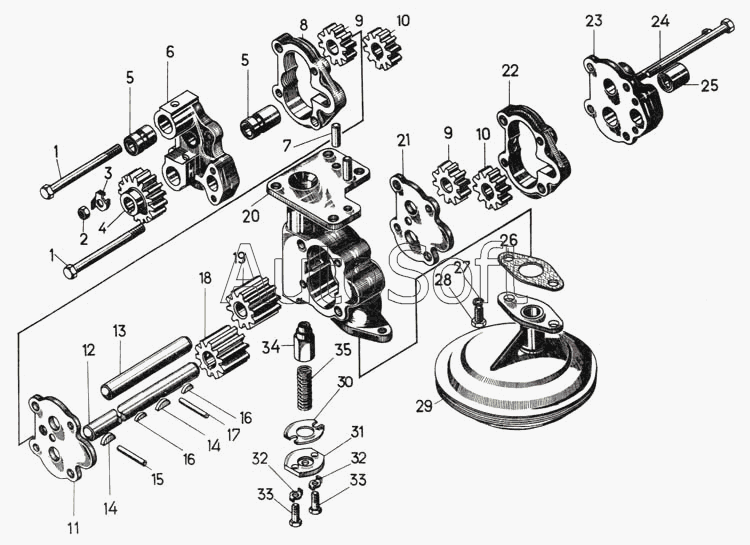

Каталог запасных частей к технике: ЧТЗ Т-170М-01. Насос масляный
1
1
2
3
3
4
5
5
6
7
8
9
9
10
10
11
12
13
14
14
15
16
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
32
33
33
34
35
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 16-09-150СП | 1***П | Крышка передняя | |
| 16-09-163СП | 1***П | Валик | |
| 29-09-124СП | 2***П | Насос масляный | |
| 29-09-124СП | 2***П | Насос масляный | |
| 29-09-124СП | 2***П | Насос масляный | |
| 29-09-125СП | 2***П | Крышка | |
| 1 | Б***9 | Болт М10-6х130.58.019 | |
| 2 | 7***9 | Гайка | |
| 3 | 3***7 | Шайба | |
| 3 | 3***7 | Шайба | |
| 4 | 1***2 | Шестерня | |
| 5 | 2***2 | Втулка | |
| 6 | 1***8 | Крышка | |
| 7 | 7***8 | Штифт | |
| 8 | 5***7 | Корпус | |
| 9 | 9***7 | Шестерня | |
| 10 | 9***6 | Шестерня | |
| 11 | 5***8 | Плита | |
| 12 | 1***0 | Валик | |
| 13 | 9***6 | Ось | |
| 14 | 7***1 | Шпонка | |
| 15 | 7***5 | Штифт | |
| 16 | 7***1 | Шпонка | |
| 17 | 7***5 | Штифт | |
| 18 | 1***6 | Шестерня | |
| 19 | 1***5 | Шестерня | |
| 20 | 2***0 | Корпус | |
| 21 | 2***4 | Плита | |
| 22 | 2***3 | Корпус | |
| 23 | 2***7 | Крышка | |
| 24 | 7***П | Болт | |
| 25 | 2***8 | Втулка | |
| 26 | 7***6 | Прокладка | |
| 27 | Ш***9 | Шайба 10 ОТ 65Г 09 | |
| 28 | Б***9 | Болт М10х20.58.019 | |
| 29 | 5***П | Маслоприемник | |
| 30 | 1***7 | Прокладка | |
| 31 | 2***7 | Фланец | |
| 32 | 7***7 | Шайба стопорная | |
| 33 | Б***9 | Болт М6х25.58.019 | |
| 34 | 9***5 | Клапан | |
| 35 | 7***1 | Пружина |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
