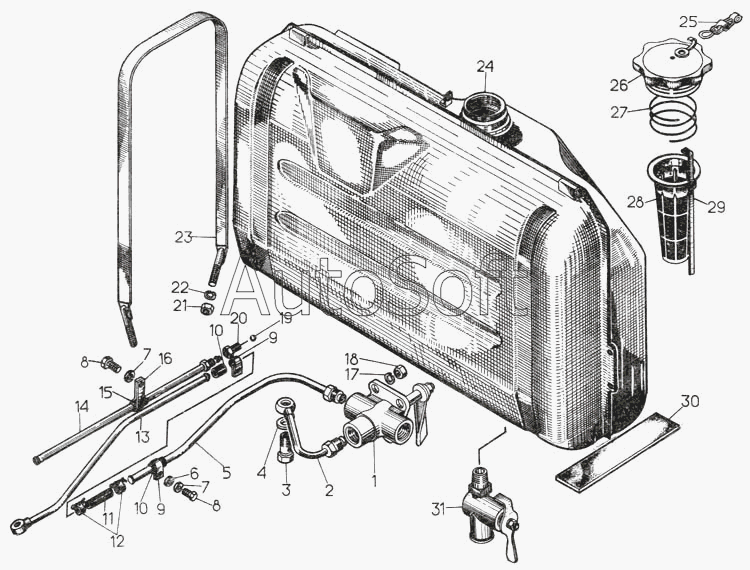

Каталог запасных частей к технике: ЧТЗ Т-170М-01. Установка топливного бака трактора
25
17
18
19
20
21
22
23
24
16
26
27
28
28
29
30
31
8
8
1
2
3
4
5
6
7
7
9
9
10
10
11
12
13
14
15
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 50-25-180-СП | 5***П | Бак в сборе | |
| 64-25-1СП | 6***П | Установка топливного бака | |
| 1 | 4***5 | Кран ПП8 | |
| 2 | 5***П | Труба | |
| 3 | 7***6 | Штуцер | |
| 4 | 5***8 | Кольцо | |
| 5 | 5***П | Труба | |
| 6 | 3***1 | Шайба | |
| 7 | Ш***9 | Шайба 10 ОТ 65Г 09 | |
| 8 | Б***9 | Болт М10х18.58.019 | |
| 9 | 4***7 | Скоба | |
| 10 | 7***4 | Прокладка | |
| 11 | 7***7 | Рукав | |
| 12 | 7***П | Хомут | |
| 13 | 5***П | Труба | |
| 14 | 2***П | Труба | |
| 15 | 7***3 | Прокладка | |
| 16 | 8***4 | Скоба | |
| 17 | Ш***9 | Шайба 6Т 65Г 09 | |
| 18 | Г***9 | Гайка М6.6.019 | |
| 19 | Ш***0 | Шарик Б5-200 | |
| 20 | 2***П | Ниппель | |
| 21 | 3***3 | Гайка | |
| 22 | Ш***9 | Шайба 16 ОТ 65Г 09 | |
| 23 | 5***П | Лента | |
| 24 | 5***П | Бак | |
| 25 | К***3 | Звено цепи | |
| 26 | 5***П | Крышка | |
| 27 | 7***3 | Пружина | |
| 28 | 1***6 | Фильтр 160Б | |
| 28 | 4***2 | Фильтр 160Б для тропиков | |
| 29 | 5***2 | Линейка | |
| 30 | 7***6 | Прокладка | |
| 31 | 4***5 | Кран ПП6-1 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
