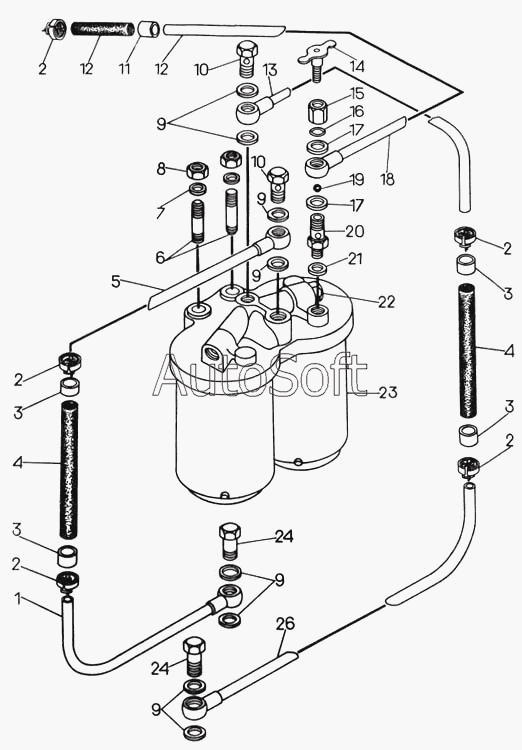

Каталог запасных частей к технике: ЧТЗ Т-170М-01. Установка топливного фильтра тонкой очистки
1
2
2
2
2
2
2
3
3
3
3
4
4
5
6
7
8
9
9
9
9
9
10
10
11
12
12
13
14
15
16
17
17
18
19
20
21
22
22
23
24
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 24.1117.030-01 | 2***1 | Фильтрующий элемент | |
| 51-69-110СП | 5***П | Трубка | |
| 51-70-119СП | 5***П | Топливопровод | |
| 51-70-120СП | 5***П | Топливопровод | |
| 51-70-5СП | 5***П | Установка топливного фильтра тонкой очистки | |
| 1 | 5***П | Трубка | |
| 2 | 7***П | Хомут | |
| 2 | 7***П | Хомут | |
| 3 | 5***4 | Втулка | |
| 4 | 7***9 | Рукав | |
| 5 | 5***П | Трубка | |
| 6 | Ш***6 | Шпилька М12(3р/6g)х35.66.016 | |
| 7 | Ш***9 | Шайба 12 ОТ 65Г 09 | |
| 8 | Г***9 | Гайка М12.6.019 | |
| 9 | 5***8 | Кольцо | |
| 10 | А***2 | Болт поворотного угольника | |
| 11 | 4***2 | Втулка | |
| 12 | 2***1 | Шланг | |
| 13 | 5***П | Трубка | |
| 14 | А***0 | Игла продувочного вентиля | |
| 15 | А***2 | Гайка | |
| 16 | А***1 | Кольцо уплотнительное | |
| 17 | Э***0 | Прокладка | |
| 18 | 5***П | Трубка | |
| 19 | Ш***0 | Шарик Б 5,5-100 | |
| 20 | А***3 | Болт специальный | |
| 21 | А***3 | Шайба | |
| 22 | 2***1 | Фильтр топливный ФТ-150А | |
| 22 | 2***3 | Фильтр топливный ФТ-150А для тропиков | |
| 23 | 5***П | Трубка | |
| 24 | 7***6 | Штуцер |
