Каталог запасных частей к технике: ЧТЗ Т-170М-01. Топливоподкачивающий насос. Детали
19
13
13
14
14
15
15
16
16
17
17
17
18
18
19
12
20
20
21
21
22
23
23
23
24
24
24
25
25
25
26
6
1
1
1
2
2
3
3
4
4
5
5
6
7
7
8
8
9
9
10
10
11
11
12

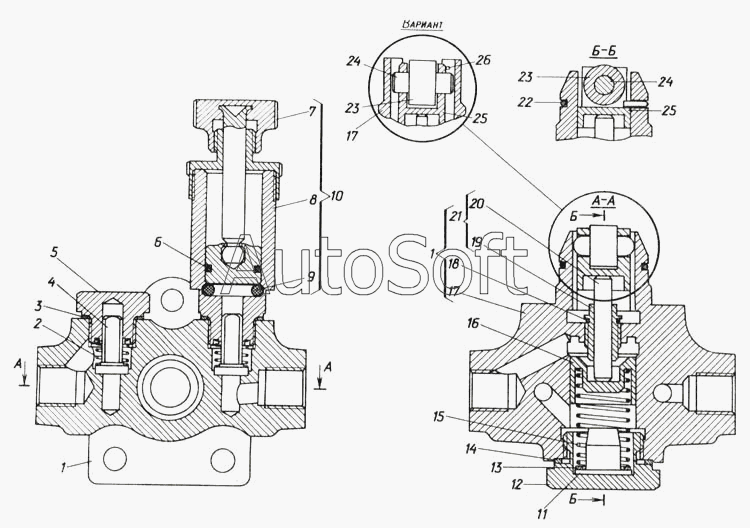

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 16-С30-8В-Т | 1***Т | Топливоподкачивающий насос в сборе | |
| 16-С32-2 | 1***2 | Толкатель в сборе | |
| 51-71-105СП | 5***П | Толкатель в сборе | |
| 51-71-33П | 5***П | Топливоподкачивающий насос в сборе | |
| 1 | 1***А | Корпус | |
| 1 | 5***П | Корпус | |
| 2 | 1***А | Пружина | |
| 2 | 7***7 | Пружина | |
| 3 | 1***2 | Прокладка | |
| 3 | 4***1 | Кольцо | |
| 4 | 1***А | Клапан | |
| 4 | 5***7 | Клапан | |
| 5 | 1***А | Пробка | |
| 5 | 7***7 | Пробка | |
| 6 | 1***0 | Кольцо 016-020-25-1-2 | |
| 6 | 9***3 | Кольцо | |
| 7 | 1***1 | Шток | |
| 7 | 5***П | Шток | |
| 8 | 1***А | Цилиндр | |
| 8 | 5***5 | Цилиндр | |
| 9 | 1***9 | Кольцо | |
| 9 | 4***5 | Кольцо уплотнительное | |
| 10 | 1***Б | Топливоподкачивающий насос | |
| 10 | 5***П | Топливоподкачивающий насос | |
| 11 | 1***А | Упор | |
| 11 | 5***8 | Упор | |
| 12 | 1***2 | Пробка | |
| 12 | 7***6 | Пробка | |
| 13 | 1***0 | Шайба | |
| 13 | 7***6 | Шайба | |
| 14 | 1***1 | Прокладка | |
| 14 | 5***4 | Прокладка | |
| 15 | 1***Б | Пружина | |
| 15 | 7***9 | Пружина | |
| 16 | 1***3 | Поршень | |
| 16 | 5***2 | Поршень | |
| 17 | 1***8 | Корпус | |
| 17 | 5***0 | Корпус | |
| 18 | 1***9 | Кольцо | |
| 18 | 7***3 | Кольцо | |
| 19 | 1***А | Втулка | |
| 19 | 5***9 | Втулка | |
| 20 | 1***2 | Стержень | |
| 20 | 5***1 | Стержень | |
| 21 | 1***А | Втулка со стержнем | |
| 21 | 5***П | Втулка со стержнем | |
| 22 | 7***2 | Кольцо | |
| 23 | 1***0 | Ролик | |
| 23 | 5***7 | Ролик | |
| 24 | 1***1 | Ось | |
| 24 | 5***2 | Ось | |
| 25 | 1***А | Толкатель | |
| 25 | 5***1 | Толкатель | |
| 26 | Д***3 | Штифт |
