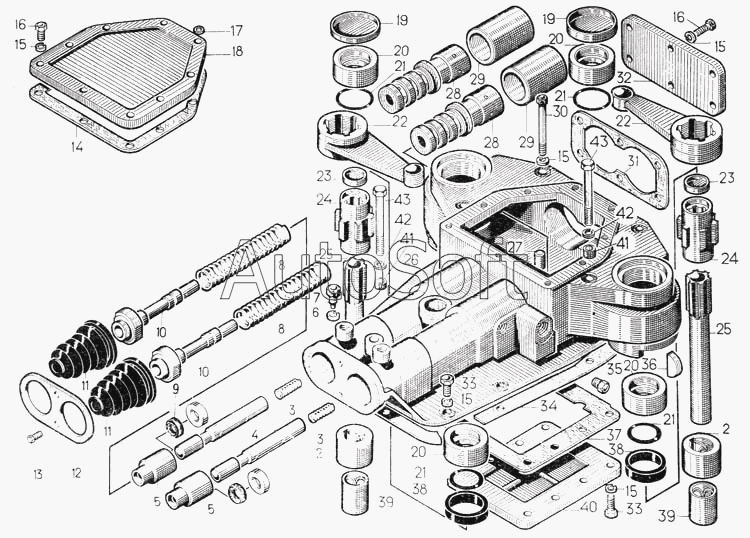

Каталог запасных частей к технике: ЧТЗ Т-170М-01. Сервомеханизм
33
33
22
22
23
23
24
24
25
25
26
27
28
28
29
29
30
31
32
21
21
21
21
34
35
36
37
38
38
39
39
40
41
41
42
42
43
43
9
2
2
3
3
4
5
5
6
7
8
8
10
10
11
11
12
13
14
15
15
15
15
15
16
16
18
19
19
20
20
20
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 17309СП | 1***П | Муфта | |
| 21-17-108-СП | 2***П | Корпус сервомеханизма | |
| 21-17-4-СП | 2***П | Сервомеханизм | |
| 21-17-4-СП | 2***П | Сервомеханизм | |
| 1 | 1***9 | Кольцо | |
| 2 | 5***7 | Втулка | |
| 3 | 7***9 | Пружина | |
| 4 | 2***П | Золотник | |
| 5 | 2***4 | Втулка | |
| 6 | Ш***9 | Шайба 12 ОТ 65Г 09 | |
| 7 | 3***2 | Винт | |
| 8 | 7***3 | Пружина | |
| 9 | М***6 | Манжета 3-25х13-6 | |
| 10 | 1***5 | Толкатель | |
| 11 | 4***9 | Чехол | |
| 12 | 1***8 | Крышка | |
| 13 | Б***9 | Болт М6х16.58.019 | |
| 14 | 7***9 | Прокладка | |
| 15 | Ш***9 | Шайба 10 ОТ 65Г 09 | |
| 16 | Б***9 | Болт М10х30.58.019 | |
| 18 | 2***1 | Крышка | |
| 19 | 1***1 | Заглушка | |
| 20 | 2***2 | Втулка | |
| 21 | К***2 | Кольцо 042-050-46-2-2 | |
| 22 | 1***2 | Рычаг | |
| 23 | 2***5 | Заглушка | |
| 24 | 1***0 | Муфта | |
| 25 | 5***5 | Валик | |
| 26 | 2***1 | Корпус | |
| 27 | 3***1 | Штифт цилиндрический | |
| 28 | 1***1 | Гильза | |
| 29 | 2***1 | Поршень | |
| 30 | Б***9 | Болт М10-6gх130.58.019 | |
| 31 | 4***1 | Прокладка | |
| 32 | 5***5 | Крышка | |
| 33 | Б***9 | Болт М10х25.58.019 | |
| 34 | 4***6 | Прокладка | |
| 35 | 3***1 | Пробка | |
| 36 | 7***9 | Шпонка | |
| 37 | 4***1 | Прокладка | |
| 38 | 7***2 | Кольцо-прокладка | |
| 39 | 5***6 | Втулка | |
| 40 | 2***1 | Крышка | |
| 41 | 5***2 | Втулка | |
| 42 | Ш***9 | Шайба 10 ОТ 65Г 09 | |
| 43 | Б***9 | Болт М10-6gх120.58.019 |
