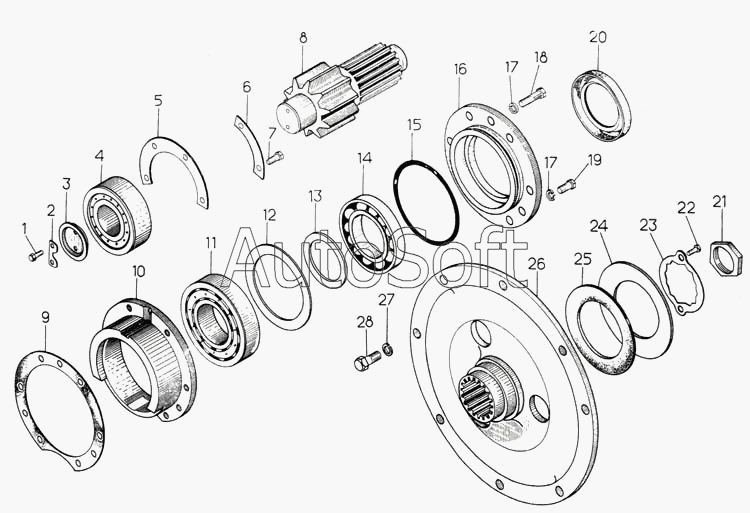

Каталог запасных частей к технике: ЧТЗ Т-170М-01. Фланец ведущий с деталями
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
17
18
19
20
21
22
23
24
25
26
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 20-19-4СП | 2***П | Редуктор бортовой, левый трактора Т-170Б.01 | |
| 20-19-5СП | 2***П | Редуктор бортовой правый трактора Т-170Б.01 | |
| 50-19-141-01СП | 5***П | Редуктор бортовой левый | |
| 50-19-142-01СП | 5***П | Редуктор бортовой правый | |
| 50-19-143-СП | 5***П | Фланец ведущий с деталями | |
| 1 | Б***9 | Болт М8х20.58.019 | |
| 2 | 7***9 | Пластина стопорная | |
| 3 | 6***0 | Фиксатор | |
| 4 | П***К | Подшипник 70-32612К | |
| 5 | 5***7 | Фиксатор | |
| 6 | 7***8 | Пластина стопорная | |
| 7 | Б***9 | Болт М10х25.58.019 | |
| 8 | 5***0 | Шестерня | |
| 9 | 7***6 | Прокладка | |
| 10 | 5***7 | Корпус подшипника | |
| 11 | П***5 | Подшипник 70-32315 | |
| 12 | 5***1 | Кольцо | |
| 13 | 5***5 | Кольцо | |
| 14 | П***8 | Подшипник 118 | |
| 15 | К***2 | Кольцо 140-150-58-2-2 | |
| 16 | 5***6 | Крышка | |
| 17 | Ш***9 | Шайба 12 ОТ 65Г 09 | |
| 18 | Б***9 | Болт М12х45.58.019 | |
| 19 | Б***) | Болт М12х25.58.019 (технологический) | |
| 20 | М***2 | Манжета 2.2-100х125-2 | |
| 21 | 7***1 | Гайка | |
| 22 | Б***9 | Болт М8х16.58.019 | |
| 23 | 5***4 | Фиксатор | |
| 24 | 5***3 | Кольцо | |
| 25 | 7***8 | Кольцо | |
| 26 | 5***4 | Фланец | |
| 27 | Ш***9 | Шайба 16 ОТ 65Г 09 | |
| 28 | 2***1 | Болт |
