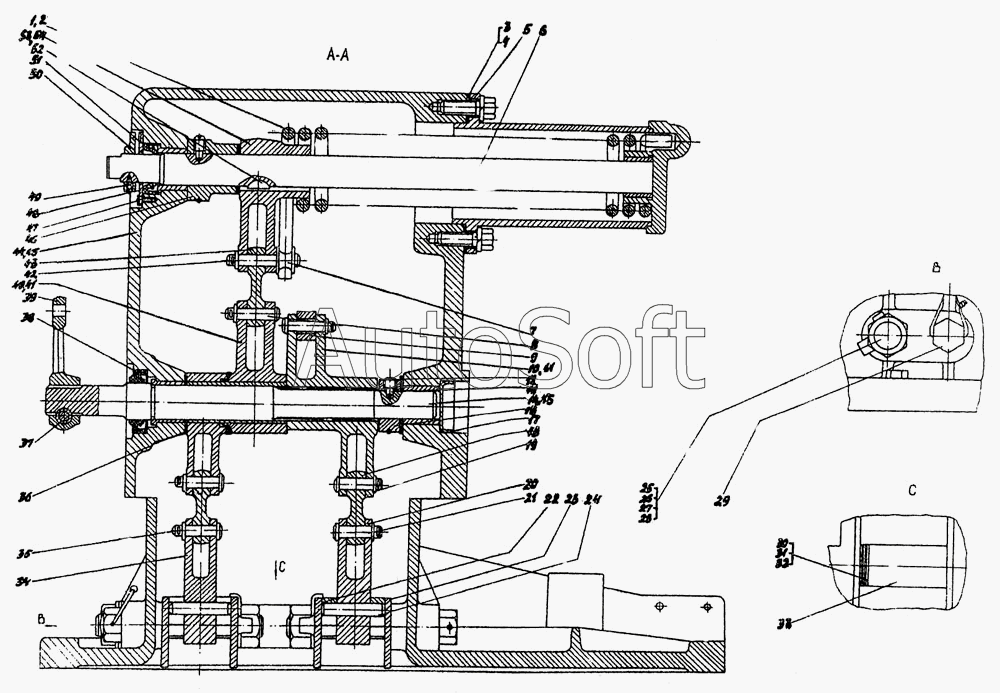

Каталог запасных частей к технике: ЧТЗ ДЭТ-250М2 (2000). Механизм управления
33
39
38
38
37
37
36
36
35
35
34
34
40
33
32
32
31
31
30
30
29
29
28
28
48
54
53
52
52
51
51
50
50
49
49
48
27
47
47
46
46
45
44
43
43
42
42
41
8
15
14
13
13
12
12
11
10
9
9
8
16
7
7
6
6
5
5
4
4
3
3
2
21
27
26
26
25
25
24
24
23
23
22
22
1
21
20
20
19
19
18
18
17
17
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 7***9 | Пружина | |
| 2 | 7***0 | Пружина | |
| 3 | 7***0 | Прокладка | |
| 3 | 7***1 | Прокладка | |
| 4 | 7***2 | Кольцо | |
| 4 | 7***2 | Кольцо | |
| 5 | 7***П | Стакан | |
| 5 | 7***П | Стакан | |
| 6 | 7***6 | Валик | |
| 6 | 7***6 | Валик | |
| 7 | 7***6 | Ролик | |
| 7 | 7***6 | Ролик | |
| 8 | 7***3 | Валик | |
| 8 | 7***3 | Валик | |
| 9 | 7***7 | Ролик | |
| 9 | 7***7 | Ролик | |
| 10 | 7***5 | Рычаг правый | |
| 11 | 7***3 | Рычаг левый | |
| 12 | П***] | Проволока КО 1,6 | |
| 12 | П***] | Проволока КО 1,6 | |
| 13 | В***] | Винт ВМ10-8gх20.14Н | |
| 13 | В***] | Винт ВМ10-8gх20.14Н | |
| 14 | 7***7 | Валик правый | |
| 15 | 7***8 | Валик | |
| 16 | 7***3 | Кольцо | |
| 16 | 7***3 | Кольцо | |
| 17 | 7***5 | Заглушка | |
| 17 | 7***5 | Заглушка | |
| 18 | 7***7 | Серьга | |
| 18 | 7***7 | Серьга | |
| 19 | 7***3 | Шайба | |
| 19 | 7***3 | Шайба | |
| 20 | 7***9 | Рычаг | |
| 20 | 7***9 | Рычаг | |
| 21 | 7***6 | Валик | |
| 21 | 7***6 | Валик | |
| 22 | 7***3 | Упор | |
| 22 | 7***3 | Упор | |
| 23 | 7***8 | Накладка | |
| 23 | 7***8 | Накладка | |
| 24 | 7***8 | Штифт | |
| 24 | 7***8 | Штифт | |
| 25 | 7***7 | Болт | |
| 25 | 7***7 | Болт | |
| 26 | 7***9 | Шайба | |
| 26 | 7***9 | Шайба | |
| 27 | Г***] | Гайка М20х1,5-7Н.6.019 | |
| 27 | Г***] | Гайка М20х1,5-7Н.6.019 | |
| 28 | Ш***] | Шнур асбестовый ШАОН 2,0 | |
| 28 | Ш***] | Шнур асбестовый ШАОН 2,0 | |
| 29 | 7***3 | Болт | |
| 29 | 7***3 | Болт | |
| 30 | 7***0 | Прокладка | |
| 30 | 7***0 | Прокладка | |
| 31 | 7***1 | Прокладка | |
| 31 | 7***1 | Прокладка | |
| 32 | 7***2 | Прокладка | |
| 32 | 7***2 | Прокладка | |
| 33 | 7***7 | Труба | |
| 33 | 7***7 | Труба | |
| 34 | 7***8 | Рычаг | |
| 34 | 7***8 | Рычаг | |
| 35 | Ш***] | Шплинт 3,2х18 | |
| 35 | Ш***] | Шплинт 3,2х18 | |
| 36 | 7***3 | Кольцо | |
| 36 | 7***3 | Кольцо | |
| 37 | Б***] | Болт М10-6gх25.58.019 | |
| 37 | Б***] | Болт М10-6gх25.58.019 | |
| 38 | 3***0 | Манжета с пружиной | |
| 38 | 3***0 | Манжета с пружиной | |
| 39 | 7***8 | Рычаг | |
| 40 | 7***П | Рычаг | |
| 41 | 7***П | Рычаг | |
| 42 | 7***4 | Валик | |
| 42 | 7***4 | Валик | |
| 43 | 7***2 | Серьга | |
| 43 | 7***2 | Серьга | |
| 44 | 7***П | Корпус | |
| 45 | 7***П | Корпус | |
| 46 | 7***9 | Втулка | |
| 46 | 7***9 | Втулка | |
| 47 | В***] | Винт ВМ5-6gх10.58.019 | |
| 47 | В***] | Винт ВМ5-6gх10.58.019 | |
| 48 | 7***5 | Крышка | |
| 48 | 7***5 | Крышка | |
| 49 | В***] | Винт ВМ6-8gх12.14Н.019 | |
| 49 | В***] | Винт ВМ6-8gх12.14Н.019 | |
| 50 | 7***7 | Указатель | |
| 50 | 7***7 | Указатель | |
| 51 | 3***А | Манжета армированная | |
| 51 | 3***А | Манжета армированная | |
| 52 | Ш***] | Шпонка 6х9 | |
| 52 | Ш***] | Шпонка 6х9 | |
| 53 | 7***8 | Рычаг | |
| 54 | 7***9 | Рычаг |
