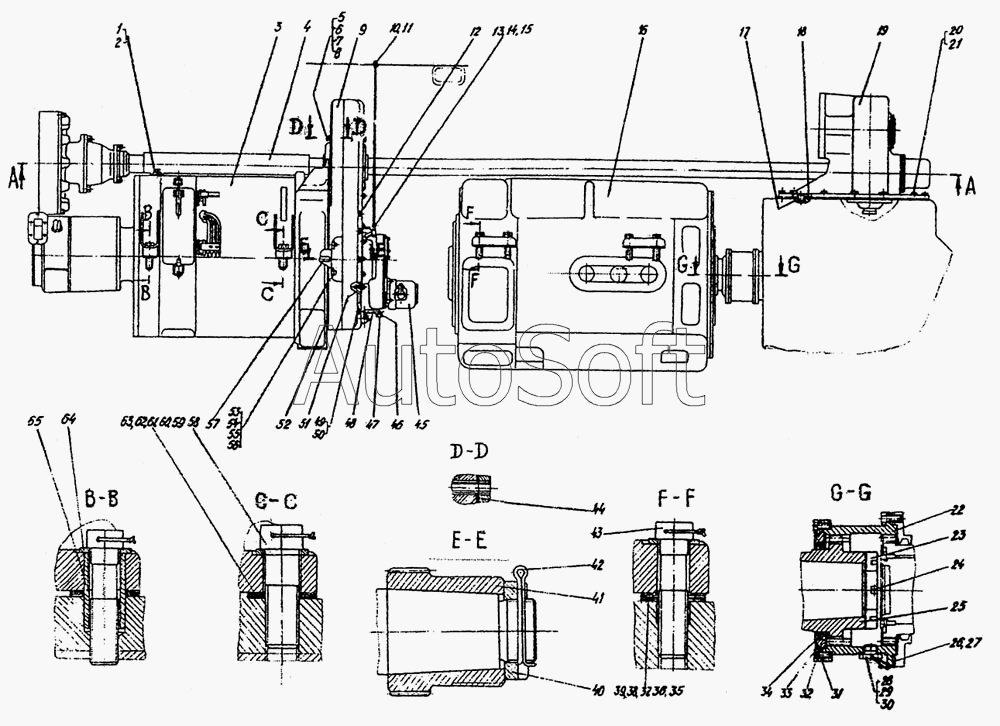

Каталог запасных частей к технике: ЧТЗ ДЭТ-250М2 (2000). Установка электромашин
748-18-87
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
53
54
55
56
57
58
59
60
61
62
63
64
65
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 748-18-87 | 7***7 | Штифт | |
| 748-50-206СП | 7***П | Генератор с редуктором | |
| 748-50-207СП | 7***П | Установка редукторов | |
| Гайка Х.019 | Г***9 | Гайка Х.019 | |
| 1 | Б***] | Болт М8-6gх16.88.35.019 | |
| 2 | Ш***] | Шайба 8Т 65Г 09 | |
| 3 | Г***6 | Генератор постоянного тока ГПА-222 с генератором индукторным ГИ 160-6 | |
| 4 | 7***3 | Кожух | |
| 5 | 7***1 | Шпилька | |
| 6 | Г***] | Гайка 2М28х1,5.6Н.12.45 | |
| 7 | Ш***] | Шайба 18.01 | |
| 8 | Ш***] | Шплинт 4х36.019 | |
| 9 | 7***П | Редуктор привода генератора | |
| 10 | 7***7 | Шток | |
| 11 | Г***] | Гайка М8-7Н.6.019 | |
| 12 | 7***9 | Шпилька | |
| 13 | 7***8 | Ось | |
| 14 | 7***2 | Вилка тяги | |
| 15 | Ш***] | Шплинт 2х16.019 | |
| 16 | Э***6 | Электродвигатель тягозый ЭДП-196 | |
| 18 | 7***4 | Прокладка | |
| 19 | 7***П | Редуктор раздаточный | |
| 20 | 7***2 | Болт | |
| 21 | Ш***] | Шайба 16 ОТ 65Г 09 | |
| 22 | 7***П | Муфта | |
| 23 | 8***0 | Гайка | |
| 24 | 7***1 | Штифт | |
| 25 | 7***3 | Шестерня | |
| 26 | 7***6 | Прокладка | |
| 27 | 7***7 | Прокладка | |
| 28 | 7***9 | Пробка | |
| 29 | М***2 | Кольцо 12х18 | |
| 30 | П***] | Проволока КО 1,6 | |
| 31 | 7***7 | Прокладка | |
| 32 | 7***5 | Болт | |
| 33 | 7***3 | Крышка | |
| 34 | 7***8 | Сальник | |
| 35 | 7***3 | Шайба | |
| 36 | 7***4 | Шайба | |
| 37 | 7***5 | Шайба | |
| 38 | 7***6 | Шайба | |
| 39 | 7***7 | Шайба | |
| 40 | 7***8 | Гайка | |
| 41 | 7***7 | Муфта | |
| 42 | Ш***] | Шплинт 6,3х63.019 | |
| 43 | 7***2 | Болт | |
| 44 | 7***8 | Прокладка | |
| 45 | 7***П | Редуктор | |
| 46 | М***2 | Кольцо 12х18 | |
| 47 | 7***0 | Штуцер | |
| 48 | 7***П | Труба | |
| 49 | Г***] | Гайка М10-7Н.6.019 | |
| 50 | Ш***] | Шайба 10 ОТ 65Г 09 | |
| 51 | 7***6 | Прокладка | |
| 52 | 7***3 | Прокладка | |
| 53 | 3***А | Гайка М14х1,5 | |
| 53 | 3***А | Гайка М14х1,5 | |
| 54 | 7***8 | Шпилька | |
| 55 | Ш***] | Шайба 14.01 | |
| 56 | Ш***] | Шплинт 3,2х32.019 | |
| 57 | 7***1 | Штифт | |
| 58 | 7***8 | Болт | |
| 59 | 7***7 | Прокладка | |
| 60 | 7***8 | Прокладка | |
| 61 | 7***9 | Прокладка | |
| 62 | 7***0 | Прокладка | |
| 63 | 7***1 | Прокладка | |
| 64 | 7***6 | Шайба | |
| 65 | 7***9 | Втулка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
