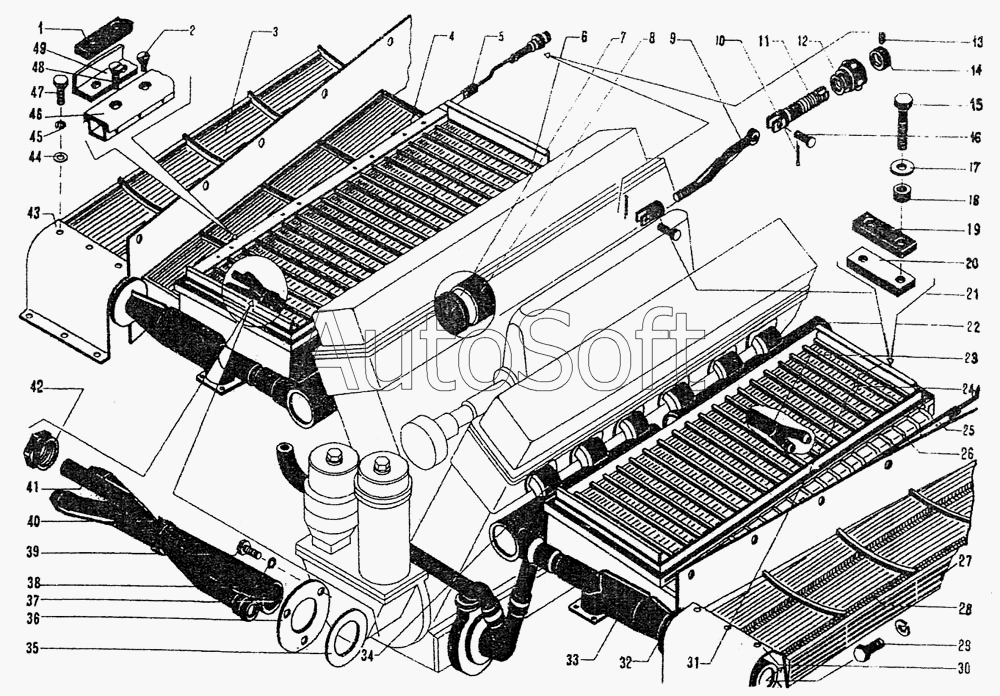

Каталог запасных частей к технике: ЧТЗ ДЭТ-250М2 (2000). Установка эжекторов
37
26
26
27
28
29
30
31
32
33
34
35
36
25
38
39
40
41
42
43
44
45
46
47
48
49
13
2
2
3
4
5
6
7
8
9
10
11
12
1
14
15
16
17
18
19
20
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 7***9 | Прокладка | |
| 2 | 7***1 | Винт | |
| 2 | 7***1 | Винт | |
| 3 | 7***П | Эжектор | |
| 4 | 7***П | Жалюзи | |
| 5 | 7***6 | Тяга | |
| 6 | 7***П | Створка | |
| 7 | 7***П | Коллектор | |
| 8 | 7***П | Коллектор | |
| 9 | 7***П | Тяга | |
| 10 | Ш***] | Шплинт 2х16.019 | |
| 11 | 7***8 | Поводок | |
| 12 | 7***5 | Звездочка | |
| 13 | В***] | Винт М6-6gх8.14Н.019 | |
| 14 | 7***7 | Кольцо | |
| 15 | 7***3 | Болт | |
| 16 | 6***5 | Валик | |
| 17 | Ш***] | Шайба 12.01.019 | |
| 18 | 7***1 | Прокладка | |
| 19 | 7***7 | Прокладка | |
| 20 | 7***0 | Планка | |
| 21 | 7***3 | Вилка | |
| 22 | 7***П | Коллектор | |
| 23 | 7***П | Труба | |
| 24 | 7***П | Створка | |
| 25 | 7***П | Тяга | |
| 26 | 7***П | Рама | |
| 26 | 7***П | Рама | |
| 27 | 7***П | Решетка | |
| 28 | 7***П | Эжектор | |
| 29 | Б***] | Болт М10-6gх22.58.019 | |
| 30 | 7***П | Кожух | |
| 31 | 7***П | Жалюзи | |
| 32 | 7***7 | Половина фланца | |
| 33 | 7***П | Эжектор | |
| 34 | 7***П | Коллектор | |
| 35 | 7***4 | Фланец | |
| 36 | 7***5 | Фланец | |
| 37 | 7***П | Труба | |
| 38 | Ш***] | Шайба 6Т 65Г 09 | |
| 39 | Б***] | Болт М6-6gх16.88.35.019 | |
| 40 | 7***П | Хомут | |
| 41 | 7***П | Труба | |
| 42 | 7***2 | Гайка накидная | |
| 43 | 7***П | Кожух | |
| 44 | Ш***] | Шайба 10.01 | |
| 45 | Ш***] | Шайба 10 ОТ 65Г 09 | |
| 46 | 7***9 | Крышка | |
| 47 | Б***] | Болт М10-6gх25.58.019 | |
| 48 | 7***3 | Винт | |
| 49 | 7***0 | Проставка |
