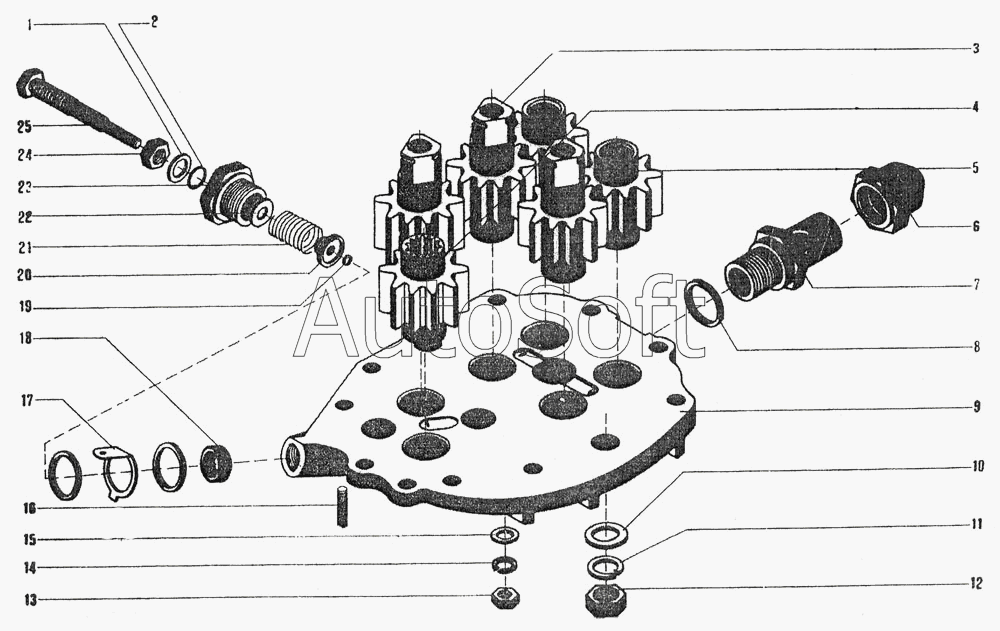

Каталог запасных частей к технике: ЧТЗ ДЭТ-250М2 (2000). Насос масляный
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 312-03-2 | 3***2 | Клапан редукционный | |
| 3312-92 | 3***2 | Крышка маслонасоса | |
| 412-00-5 | 4***5 | Насос масляный | |
| 412-79-1 | 4***1 | Шестерни спаренные | |
| 1 | 3***1 | Шайба чистая 10 | |
| 2 | 3***А | Кольцо | |
| 3 | 4***7 | Шестерня маслонасоса ведущая | |
| 4 | 4***Б | Шестерня с кольцом | |
| 5 | 4***8 | Шестерня маслонасоса | |
| 6 | 4***1 | Гайка глухая | |
| 7 | 4***3 | Штуцер | |
| 8 | 3***0 | Кольцо 24-30 | |
| 9 | 3***7 | Крышка масляного насоса | |
| 10 | 3***8 | Шайба 14 | |
| 11 | 3***8 | Шайба 14Н65 | |
| 12 | 3***1 | Гайка М14х1,5 | |
| 13 | 3***2 | Гайка М8 | |
| 14 | 3***4 | Шайба 8Т | |
| 15 | 3***1 | Шайба | |
| 16 | 3***7 | Шуруп стопорный | |
| 17 | 3***2 | Замок пластинчатый | |
| 18 | 3***6 | Седло редукционного клапана | |
| 19 | 3***4 | Кольцо стопорное | |
| 20 | 3***1 | Клапан | |
| 21 | 3***4 | Пружина клапана редукционного | |
| 22 | 3***2 | Упорная шайба | |
| 23 | 3***8 | Корпус клапана редукционного | |
| 24 | 3***0 | Гайка М10х1 | |
| 25 | 3***4 | Болт установочный |
