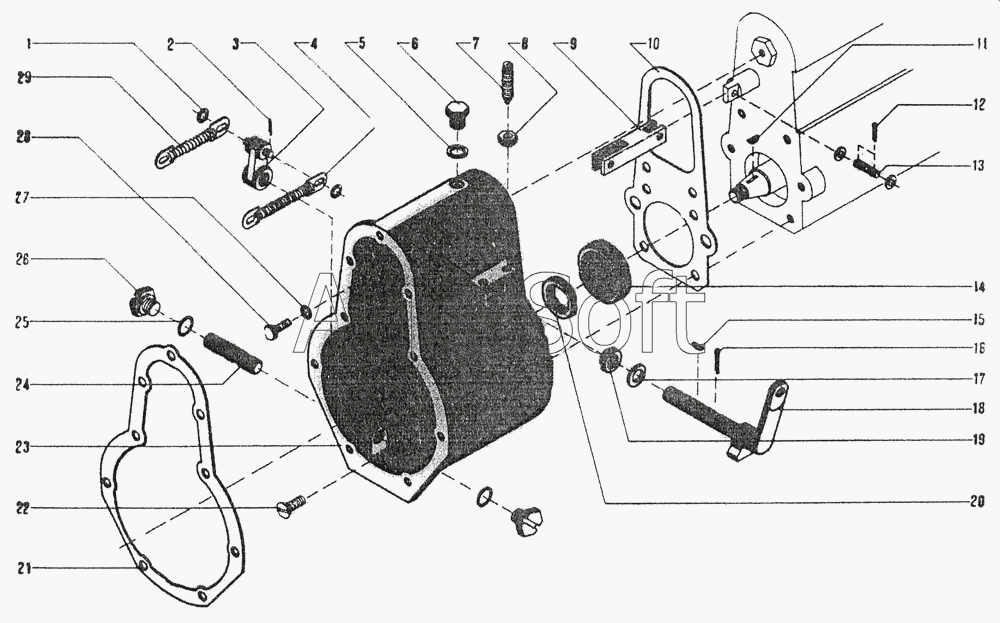

Каталог запасных частей к технике: ЧТЗ ДЭТ-250М2 (2000). Насос топливный и регулятор
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 327-00-49 | 3***9 | Насос топливный НК-10 | |
| 1 | 3***1 | Шайба чистая 6 | |
| 2 | 3***2 | Шплинт 2х20 | |
| 3 | 3***1 | Рычаг пружины | |
| 4 | 3***2 | Пружина регулятора вторая | |
| 5 | 3***А | Прокладка | |
| 6 | 3***1 | Заглушка | |
| 7 | 3***9 | Винт ограничителя | |
| 8 | 3***2 | Гайка М8 | |
| 9 | 3***6 | Звено шарнира | |
| 10 | 3***1 | Прокладка | |
| 11 | 3***8 | Шпонка сегментная | |
| 12 | 3***7 | Шплинт 2х12 | |
| 13 | 3***2 | Цапфа | |
| 14 | 3***6 | Подшипник 205К | |
| 15 | 3***4 | Шпонка сегментная 3х5 | |
| 16 | 3***9 | Шплинт 3,2х18 | |
| 17 | 3***1 | Шайба | |
| 18 | 3***6 | Валик с рычагом | |
| 19 | 3***8 | Манжета | |
| 20 | 3***А | Манжета армированная | |
| 21 | 3***А | Прокладка | |
| 22 | 3***1 | Винт М6х25 | |
| 23 | 3***8 | Корпус регулятора | |
| 24 | 3***А | Ось рычага регулятора | |
| 25 | 3***9 | Кольцо уплотнительное | |
| 26 | 3***1 | Пробка | |
| 27 | 3***3 | Шайба 6Т | |
| 28 | 3***4 | Болт М6х20 | |
| 29 | 3***2 | Пружина регулятора первая |
