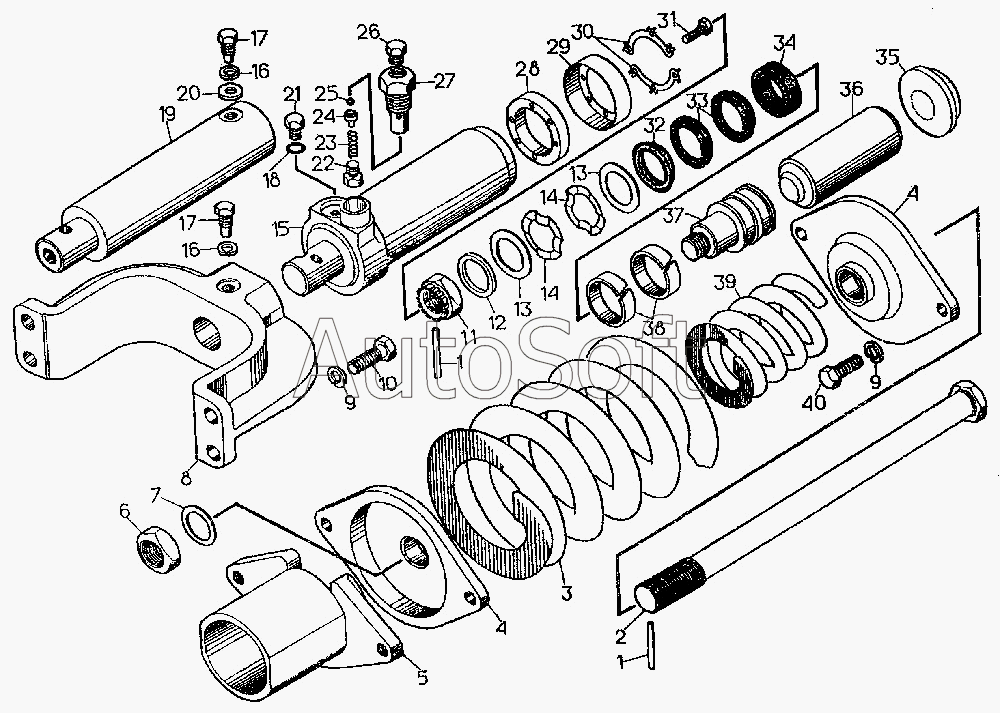

Каталог запасных частей к технике: ЧТЗ Т-10.02 (1995). Механизм сдавания и механизм натяжения
3
12
17
17
11
6
30
21
39
23
14
14
10
22
31
40
16
16
9
9
18
34
32
33
25
1
1
5
15
38
36
13
13
7
35
29
28
37
2
8
4
4
27
24
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 20-21-132СП | 2***П | Механизм сдавания | |
| 50-21-134СП | 5***П | Механизм натяжения | |
| 50-21-177СП | 5***П | Клапан | |
| 1 | 3***1 | Шплинт | |
| 2 | 5***5 | Стержень | |
| 3 | 3***1 | Пружина | |
| 4 | 5***8 | Фланец | |
| 5 | 2***П | Фланец | |
| 6 | 7***5 | Гайка | |
| 7 | 2***3 | Прокладка | |
| 8 | 5***3 | Вилка | |
| 9 | [***] | Шайба 20 ОТ 65Г 09 | |
| 10 | 2***4 | Болт | |
| 11 | 7***5 | Гайка | |
| 12 | 5***5 | Проставка | |
| 13 | 2***5 | Прокладка | |
| 14 | 7***3 | Кольцо | |
| 15 | 5***П | Цилиндр | |
| 16 | [***] | Шайба 16 ОТ 65Г 09 | |
| 17 | 6***8 | Стопор | |
| 18 | [***] | Кольцо 014-018-25-2-2 | |
| 21 | 7***6 | Пробка | |
| 22 | 5***6 | Заглушка | |
| 23 | 7***1 | Пружина | |
| 24 | 5***5 | Толкатель | |
| 25 | [***] | Шарик 5 5-200 | |
| 26 | 5***6 | Заглушка | |
| 27 | 5***4 | Корпус | |
| 28 | 3***0 | Сальник | |
| 29 | 3***8 | Крышка | |
| 30 | 7***8 | Шайба | |
| 31 | [***] | Болт М8х35.88.35.019 | |
| 32 | [***] | Кольцо КО 50х70-2 | |
| 33 | [***] | Кольцо М 50х70-2 | |
| 34 | [***] | Кольцо КН 50х70-2 | |
| 35 | 3***4 | Упор | |
| 36 | 2***2 | Шток | |
| 37 | 5***4 | Поршень | |
| 38 | 1***2 | Кольцо | |
| 39 | 7***3 | Пружина | |
| 40 | [***] | Болт М20х50.88.35.019 |
