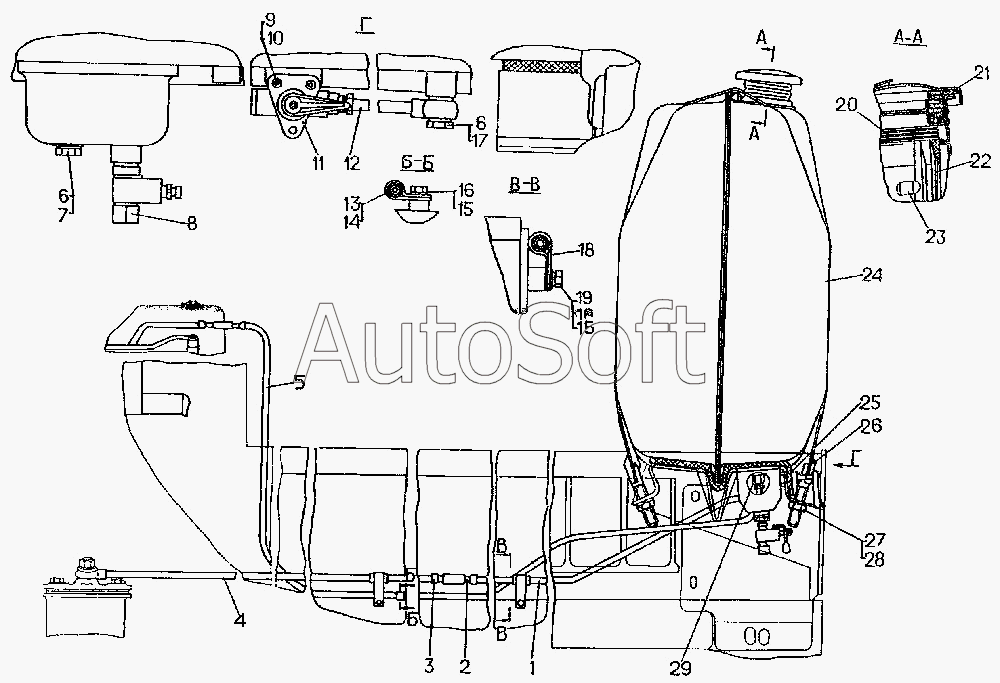

Каталог запасных частей к технике: ЧТЗ Т-10.02 (1995). Установка топливного бака трактора
10
10
3
13
27
19
18
15
15
7
9
17
16
28
22
11
11
8
22
2
21
12
1
4
5
24
26
29
23
6
6
20
14
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 50-25-18СП | 5***П | Установка топливного бака | |
| 50-25-407СП | 5***П | Бак топливный | |
| 1 | 5***П | Труба | |
| 2 | 7***П | Хомут | |
| 3 | 7***7 | Рукав | |
| 4 | 5***П | Труба | |
| 5 | 5***П | Труба | |
| 6 | 5***8 | Кольцо | |
| 7 | [***] | Болт М14х1,5х35.58.019 | |
| 8 | [***] | Кран ПП6 | |
| 9 | [***] | Гайка М6.6.019 | |
| 10 | [***] | Шайба 6Т 65Г 09 | |
| 11 | [***] | Кран ПП8-1 | |
| 11 | [***] | Кран ПП8 | |
| 12 | 5***П | Труба | |
| 13 | 0***4 | Скоба | |
| 14 | 7***3 | Прокладка | |
| 15 | [***] | Болт М10х20.58.019 | |
| 16 | [***] | Шайба 10 ОТ 65Г 09 | |
| 17 | 7***6 | Штуцер | |
| 18 | 4***7 | Скоба | |
| 19 | 3***8 | Шайба | |
| 20 | 7***3 | Пружина | |
| 21 | 5***П | Крышка | |
| 22 | 1***6 | Фильтр 160Б | |
| 22 | 1***1 | Фильтр 160Б | |
| 23 | 5***2 | Линейка | |
| 24 | 5***П | Бак топливный | |
| 25 | 7***6 | Прокладка | |
| 26 | 5***П | Лента | |
| 27 | 3***3 | Гайка | |
| 28 | [***] | Шайба 16 ОТ 65Г 09 | |
| 29 | 2***П | Ниппель | |
| 30 | 7***4 | Прокладка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
