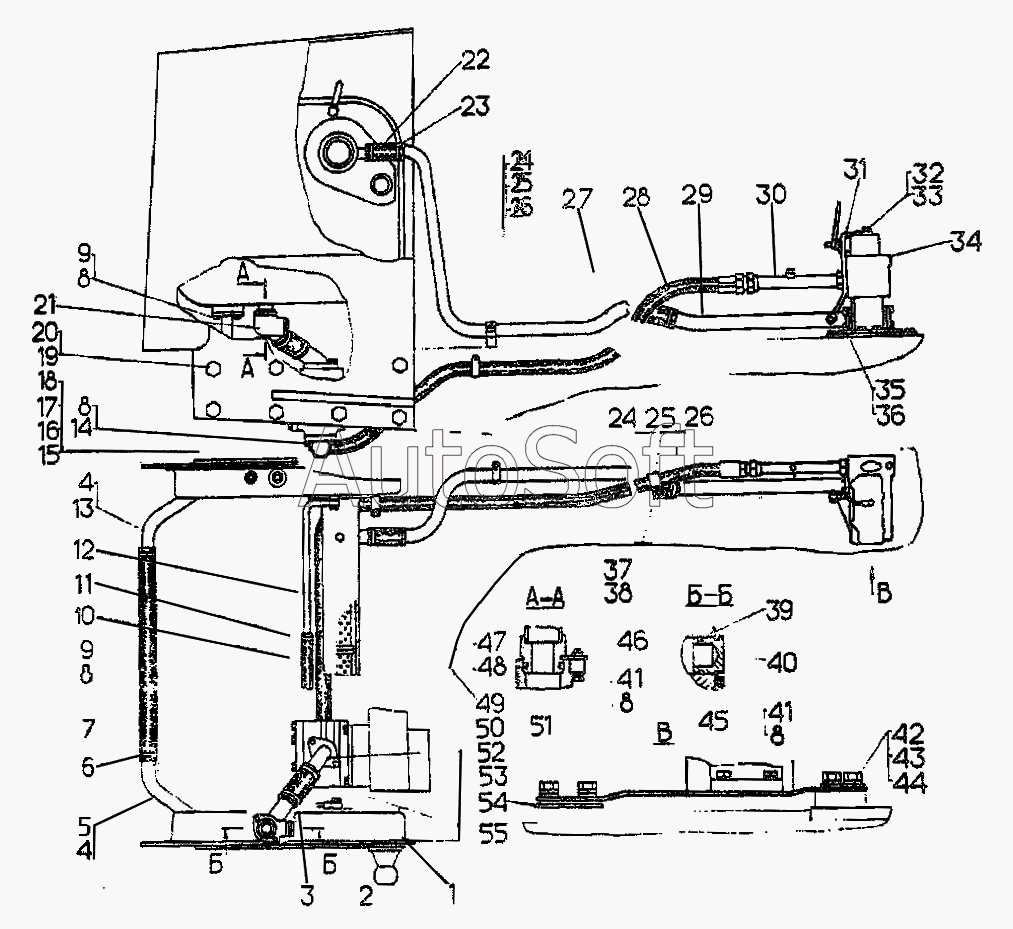

Каталог запасных частей к технике: ЧТЗ Т-10.02 (1995). Установка гидросистемы
42
4
4
17
48
7
2
9
9
14
44
47
33
16
35
37
41
41
51
20
36
38
8
8
8
8
43
19
39
15
53
49
28
32
28
6
6
3
55
31
5
13
46
12
50
1
34
30
29
23
11
45
40
18
27
24
24
25
25
21
52
54
10
22
26
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 64-26-1СП | 6***П | Установка гидросистемы | |
| 1 | 5***П | Баки гидросистемы | |
| 2 | 7***5 | Рукав | |
| 3 | 3***П | Хомут | |
| 4 | 7***1 | Прокладка | |
| 5 | 5***П | Гидроцилиндр | |
| 6 | 7***П | Хомут | |
| 7 | 7***1 | Рукав | |
| 8 | [***] | Шайба 12 ОТ 65Г 09 | |
| 9 | 2***6 | Болт | |
| 10 | 7***6 | Рукав | |
| 11 | 7***П | Хомут | |
| 12 | 5***П | Труба | |
| 13 | 5***П | Труба | |
| 14 | 2***6 | Болт | |
| 15 | [***] | Кольцо 038-046-46-2-2 | |
| 16 | 4***4 | Кольцо | |
| 17 | 7***9 | Штуцер | |
| 18 | 5***9 | Муфта угловая | |
| 19 | [***] | Шайба 24Т 65Г 09 | |
| 20 | [***] | Болт М24х65.110.019 | |
| 21 | 5***8 | Угольник | |
| 22 | 7***8 | Рукав | |
| 23 | 1***П | Хомут | |
| 24 | 5***6 | Скоба и планка (составной хомут) | |
| 25 | 5***7 | Скоба и планка (составной хомут) | |
| 26 | 7***7 | Прокладка | |
| 27 | 5***1 | Труба | |
| 28 | Н***0 | Рукав высокого давления II-16 армированный | |
| 28 | Н***1 | Рукав высокого давления II-16 армированный | |
| 29 | 6***П | Труба | |
| 30 | 6***П | Труба | |
| 31 | 5***П | Труба | |
| 32 | Р***5 | Штуцер | |
| 33 | 4***0 | Кольцо | |
| 34 | 6***П | Управление гидрораспределителем | |
| 35 | [***] | Болт М8х25.88.35.019 | |
| 36 | [***] | Шайба 8Т 65Г 09 | |
| 37 | [***] | Болт М10х20.58.019 | |
| 38 | [***] | Шайба 10Т 65Г 09 | |
| 39 | [***] | Кольцо 032-040-46-2-2 | |
| 40 | 1***8 | Втулка | |
| 41 | [***] | Болт М12х25.58.019 | |
| 42 | [***] | Болт М16х30.58.019 | |
| 43 | [***] | Шайба 16 ОТ 65Г 09 | |
| 44 | 3***7 | Шайба | |
| 45 | 1***3 | Планка | |
| 46 | 5***П | Пластина | |
| 47 | 4***0 | Кольцо | |
| 48 | 7***6 | Болт полый | |
| 49 | [***] | Датчик аварийного давления в гидросистеме ММ 126Д | |
| 50 | 5***П | Фильтр | |
| 51 | 7***1 | Кольцо | |
| 52 | 5***7 | Патрубок | |
| 53 | [***] | Кольцо 060-070-58-2-2 | |
| 54 | 6***1 | Пластина | |
| 55 | 5***П | Установка привода насоса |
