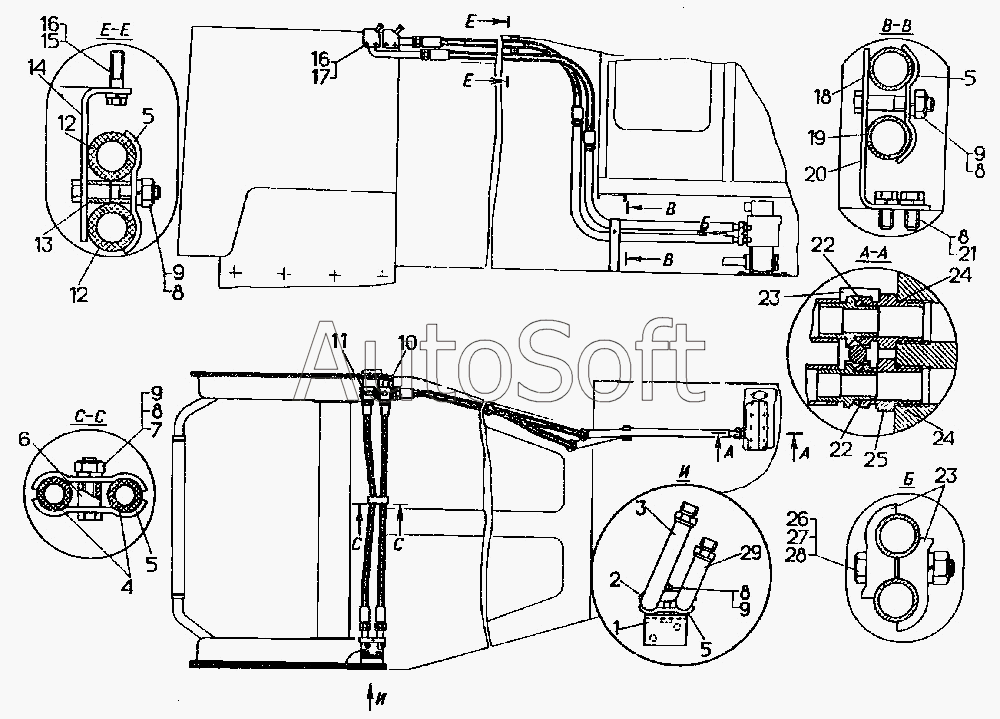

Каталог запасных частей к технике: ЧТЗ Т-10.02 (1995). Установка передних трубопроводов
4
13
24
24
22
22
15
7
17
12
12
12
28
8
8
8
8
8
27
21
16
16
23
23
23
4
14
9
9
9
9
26
2
5
5
5
5
6
25
19
18
29
3
11
10
1
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 64-26-15СП | 6***П | Установка передних трубопроводов | |
| 1 | 5***П | Кронштейн | |
| 2 | 5***4 | Планка | |
| 3 | 5***П | Труба | |
| 4 | 1***1 | Рукав высокого давления, армированный 11-16 | |
| 4 | Н***0 | Рукав высокого давления II-16 | |
| 5 | 5***0 | Прижим | |
| 6 | 5***5 | Втулка | |
| 7 | [***] | Болт М12х45.58.019 | |
| 8 | [***] | Шайба 12 ОТ 65Г 09 | |
| 9 | 3***1 | Гайка | |
| 10 | 5***П | Корпус | |
| 11 | 5***П | Корпус | |
| 12 | Н***0 | Рукав высокого давления, армированный II-25 | |
| 12 | Н***1 | Рукав высокого давления II-25, армированный | |
| 13 | 4***2 | Втулка | |
| 14 | 5***П | Кронштейн | |
| 15 | [***] | Болт М12х25.58.019 | |
| 16 | [***] | Шайба 12 ОТ 65Г 09 | |
| 17 | [***] | Болт М12х55.58.019 | |
| 18 | 6***П | Труба | |
| 19 | 6***П | Труба | |
| 20 | 5***П | Кронштейн | |
| 21 | [***] | Болт М12х25.58.019 | |
| 22 | 4***6 | Кольцо | |
| 23 | 1***1 | Планка | |
| 23 | 1***2 | Планка для тропиков | |
| 24 | 4***4 | Кольцо | |
| 25 | 1***1 | Штуцер | |
| 26 | 2***7 | Болт | |
| 27 | [***] | Шайба 16 ОТ 65Г 09 | |
| 28 | 3***6 | Гайка | |
| 29 | 5***П | Труба |
