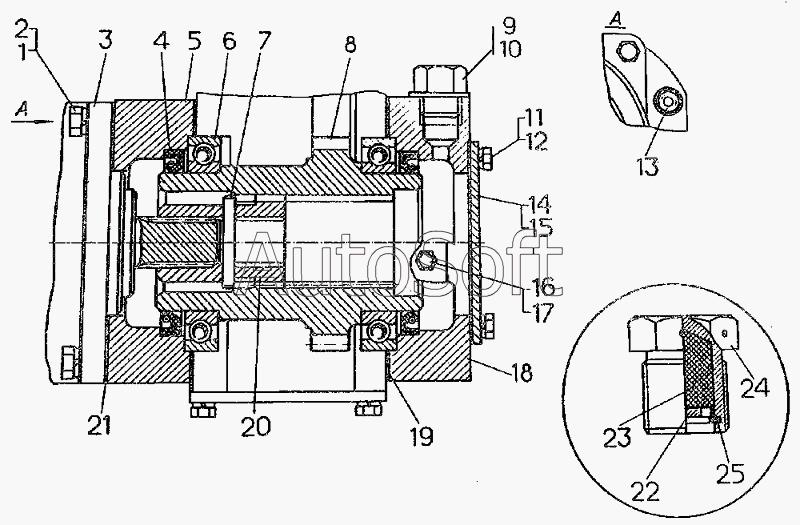

Каталог запасных частей к технике: ЧТЗ Т-10.02 (1995). Установка привода насоса
9
24
22
18
5
20
8
14
7
17
10
15
21
19
25
1
16
11
13
12
2
4
6
3
3
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 50-26-85СП | 5***П | Установка привода насоса | |
| 1 | 2***6 | Болт | |
| 2 | [***] | Шайба 12 ОТ 65Г 09 | |
| 3 | [***] | Насос НШ 100А-3А | |
| 3 | [***] | Насос НШ 100А-3ЛТ | |
| 4 | [***] | Манжета 1.2-90х120-4 | |
| 5 | 1***2 | Фланец | |
| 6 | [***] | Подшипник 118 | |
| 7 | 7***1 | Штифт | |
| 8 | 5***4 | Вал | |
| 9 | 1***П | Сапун | |
| 10 | 7***7 | Прокладка | |
| 11 | [***] | Болт М10х25.58.019 | |
| 12 | [***] | Шайба 10 ОТ 65Г 09 | |
| 13 | [***] | Гайка М12х1,25-6.019 | |
| 14 | 5***2 | Крышка | |
| 15 | 7***1 | Прокладка | |
| 16 | 3***1 | Пробка | |
| 17 | 7***7 | Прокладка | |
| 18 | 1***1 | Фланец | |
| 19 | 7***6 | Прокладка | |
| 20 | 5***7 | Муфта | |
| 21 | 7***8 | Прокладка | |
| 22 | 1***2 | Шайба | |
| 23 | [***] | Волос обработанный | |
| 24 | 1***1 | Корпус сапуна | |
| 25 | 2***6 | Кольцо пружинное |
