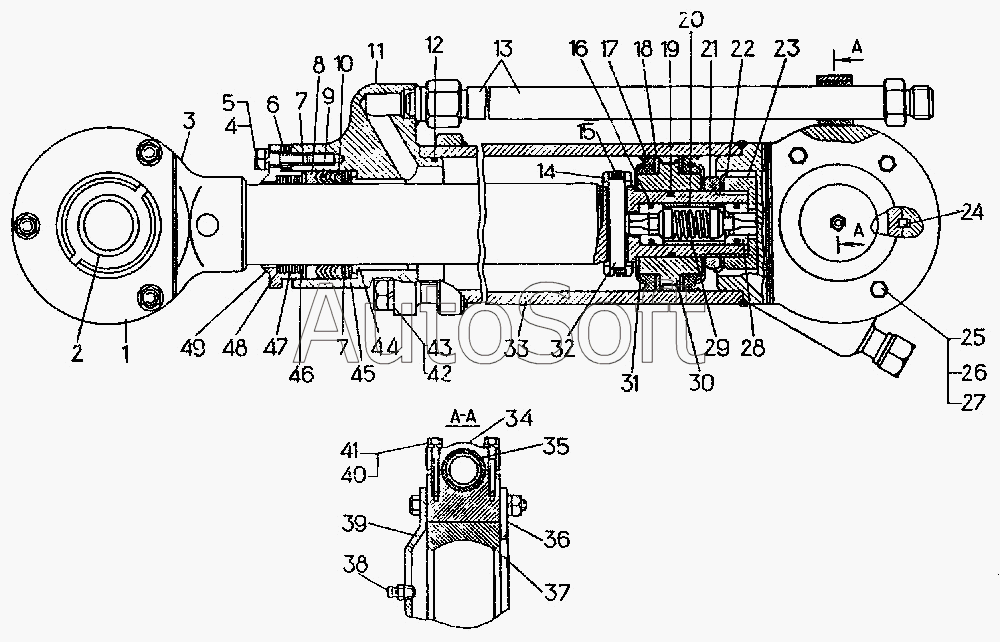

Каталог запасных частей к технике: ЧТЗ Т-10.02 (1995). Гидроцилиндр
5
49
6
7
7
20
35
40
25
4
42
26
41
27
44
43
22
24
8
9
10
12
16
19
17
38
18
36
33
3
13
28
30
11
29
14
32
31
34
39
18
21
23
45
15
46
47
48
1
2
37
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 18-26-270СП | 1***П | Гидроцилиндр | |
| 1 | 2***9 | Крышка | |
| 2 | 2***5 | Сфера | |
| 3 | 1***П | Шток | |
| 4 | [***] | Болт М12-6gх35.58.019 | |
| 5 | [***] | Шайба 12 65Г 05 | |
| 6 | 2***5 | Прокладка | |
| 7 | 3***2 | Шайба | |
| 8 | [***] | Кольцо КН 60х80-2 | |
| 9 | [***] | Кольцо М60х80-2 | |
| 10 | [***] | Кольцо КО 60х80-2 | |
| 11 | 3***П | Крышка | |
| 12 | [***] | Кольцо У-100х95-2 | |
| 13 | 1***П | Труба | |
| 14 | 3***8 | Втулка | |
| 15 | 7***0 | Кольцо | |
| 16 | [***] | Кольцо У-30х25-4 | |
| 17 | [***] | Манжета 75х100 | |
| 18 | 7***2 | Кольцо | |
| 18 | 7***3 | Кольцо | |
| 19 | [***] | Кольцо У-50х45-2 | |
| 20 | 3***0 | Пружина | |
| 21 | 7***7 | Гайка | |
| 22 | [***] | Шайба 48.02.01 | |
| 23 | 7***8 | Гайка | |
| 24 | [***] | Шпонка 3-8х7х20 | |
| 25 | [***] | Болт М10-6gх75.58.019 | |
| 26 | [***] | Гайка М10.6.019 | |
| 27 | [***] | Шайба 10 65Г 05 | |
| 28 | 3***П | Клапан | |
| 29 | 3***7 | Проставка | |
| 30 | 3***П | Поршень | |
| 31 | 3***6 | Упор | |
| 32 | 3***9 | Палец | |
| 33 | 1***П | Корпус | |
| 34 | 3***1 | Бугель | |
| 35 | 4***4 | Прокладка | |
| 36 | 3***4 | Крышка | |
| 37 | 2***6 | Сухарь | |
| 38 | [***] | Масленка 1.3.Ц6 | |
| 39 | 3***3 | Крышка | |
| 40 | [***] | Болт М6-6gх35.56.019 | |
| 41 | [***] | Шайба 6Т 65Г 09 | |
| 42 | [***] | Болт М16х1,5-6gх60.109.45Х.019 | |
| 43 | [***] | Шайба 16 ОТ 65Г 09 | |
| 44 | 2***9 | Втулка | |
| 45 | 7***1 | Кольцо | |
| 46 | 2***4 | Чистик | |
| 47 | 2***5 | Чистик | |
| 48 | 2***6 | Чистик | |
| 49 | 2***5 | Скребок |
