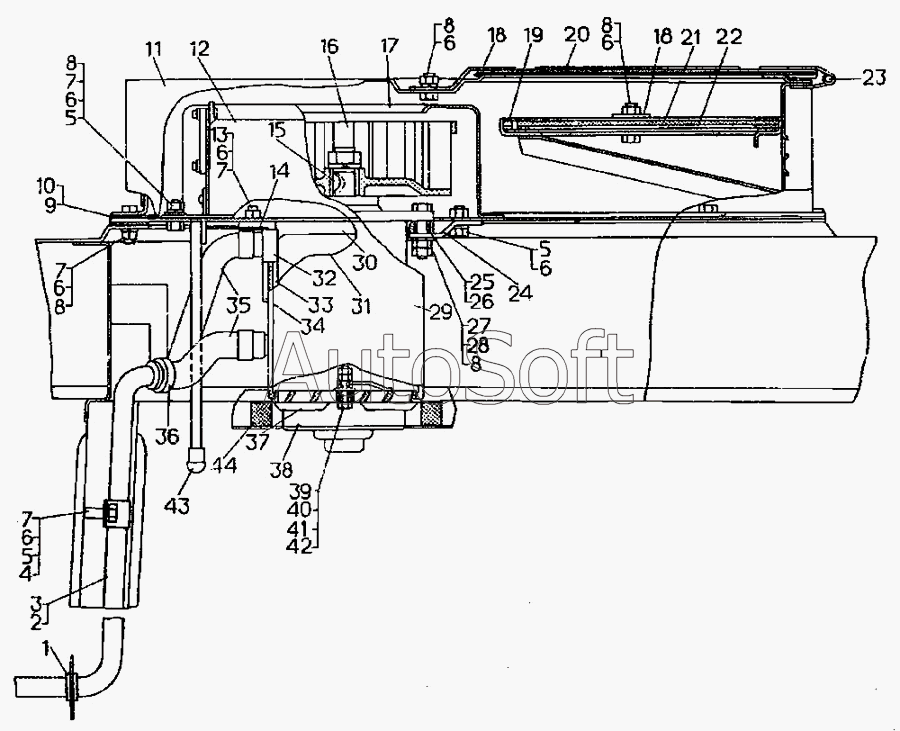

Каталог запасных частей к технике: ЧТЗ Т-10.02 (1995). Отопитель-вентилятор кабины
11
17
16
20
12
36
43
25
37
39
29
24
19
21
18
18
23
14
2
3
27
28
15
33
26
44
32
34
8
10
30
22
4
35
42
7
7
7
7
1
5
5
5
13
40
41
8
8
8
8
8
6
6
6
6
6
6
6
31
38
38
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 50-47-140-01СП | 5***П | Отопитель-вентилятор для тропиков | |
| 50-47-140СП | 5***П | Отопитель-вентилятор | |
| 1 | 4***9 | Кольцо | |
| 2 | 5***6 | Трубка | |
| 3 | 5***7 | Трубка | |
| 4 | 7***3 | Хомут | |
| 5 | [***] | Болт М8х20.58.019 | |
| 6 | [***] | Шайба 8Т 65Г 09 | |
| 7 | 3***1 | Шайба | |
| 8 | 7***0 | Уплотнение | |
| 8 | [***] | Гайка М8.6.019 | |
| 10 | 7***1 | Уплотнение | |
| 11 | 5***П | Кожух | |
| 12 | 5***П | Корпус | |
| 13 | [***] | Болт М8х25.88.35.019 | |
| 14 | 5***4 | Накладка | |
| 15 | 7***9 | Шпонка | |
| 16 | 5***П | Крыльчатка | |
| 17 | 5***П | Основание | |
| 18 | 5***7 | Накладка | |
| 19 | 5***5 | Рамка | |
| 20 | 5***П | Крышка | |
| 21 | 5***6 | Фильтр | |
| 22 | 7***3 | Уплотнение | |
| 23 | 5***3 | Стержень | |
| 24 | 5***4 | Фланец | |
| 25 | 1***8 | Втулка | |
| 26 | 7***5 | Прокладка | |
| 27 | 5***6 | Планка | |
| 28 | 7***1 | Болт | |
| 29 | 5***3 | Кожух | |
| 30 | 7***2 | Уплотнение | |
| 31 | О***0 | Радиатор отопителя | |
| 32 | 7***1 | Уплотнение | |
| 33 | 7***5 | Прокладка | |
| 34 | 7***2 | Уплотнение | |
| 35 | 7***4 | Рукав | |
| 36 | 7***П | Хомут | |
| 37 | 5***4 | Воздухораспределитель | |
| 38 | 5***, | Электродвигатель | |
| 38 | 5***0 | Электродвигатель для тропиков | |
| 39 | 5***5 | Зажим | |
| 40 | [***] | Болт М6х25.58.019 | |
| 41 | [***] | Гайка М6.6.019 | |
| 42 | 3***1 | Шайба | |
| 43 | 1***7 | Рукоятка | |
| 44 | 7***3 | Уплотнение |
