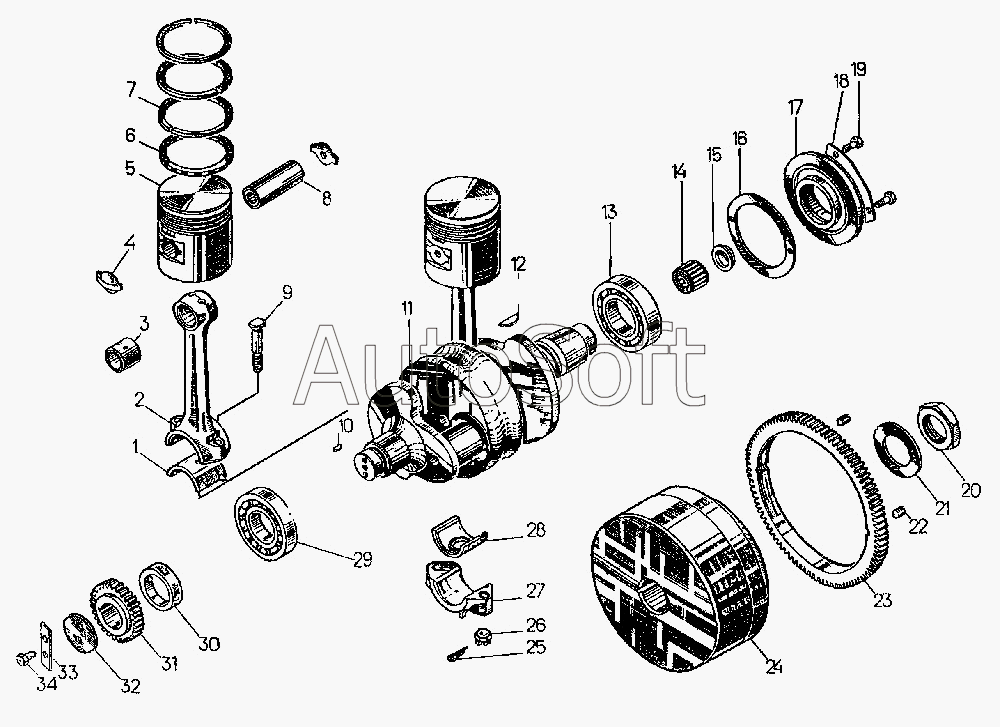

Каталог запасных частей к технике: ЧТЗ Т-10.02 (1995). Кривошипно-шатунный механизм пускового двигателя
1
5
7
6
31
26
33
21
12
10
16
9
28
19
34
22
25
14
29
13
8
32
24
23
18
15
20
3
8
4
30
17
11
2
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 03427СП | 0***П | Шатун | |
| 03712СП | 0***П | Комплект поршневых колец нормального размера | |
| 03740СП | 0***П | Шатун | |
| 17-03-103СП | 1***П | Маховик | |
| 17-03-111СП | 1***П | Болт с гайкой | |
| 17-03-5СП | 1***П | Кривошипно-шатунный механизм | |
| 1 | А***3 | Вкладыш | |
| 2 | 0***4 | Шатун | |
| 3 | 0***3 | Втулка | |
| 4 | 0***9 | Заглушка | |
| 5 | 0***9 | Поршень | |
| 6 | 0***1 | Кольцо поршневое маслосъемное | |
| 7 | 0***0 | Кольцо поршневое компрессионное | |
| 8 | 0***8 | Палец поршневой | |
| 8 | 0***1 | Палец поршневой | |
| 9 | 0***6 | Болт шатунный | |
| 10 | 3***6 | Шпонка | |
| 11 | 0***1 | Вал коленчатый | |
| 12 | 3***3 | Шпонка | |
| 13 | [***] | Подшипник 211АК | |
| 14 | [***] | Подшипник 45804 | |
| 15 | 0***4 | Заглушка | |
| 16 | 4***1 | Прокладка | |
| 17 | 3***6 | Шайба | |
| 18 | 1***6 | Пластина | |
| 19 | [***] | Болт М6х16.58.019 | |
| 20 | 0***4 | Гайка | |
| 21 | 3***0 | Шайба | |
| 22 | [***] | Винт В.М8-8g12.144 | |
| 23 | 1***3 | Венец маховика | |
| 24 | 1***2 | Маховик | |
| 25 | [***] | Шплинт 3,2х20 | |
| 26 | 3***2 | Гайка | |
| 27 | 0***5 | Крышка шатуна | |
| 28 | А***4 | Вкладыш | |
| 29 | [***] | Подшипник 210АК | |
| 30 | 0***4 | Кольцо | |
| 31 | 0***6 | Шестерня | |
| 32 | 0***2 | Шайба | |
| 33 | 3***9 | Пластина | |
| 34 | [***] | Болт М8х20.58.019 |
