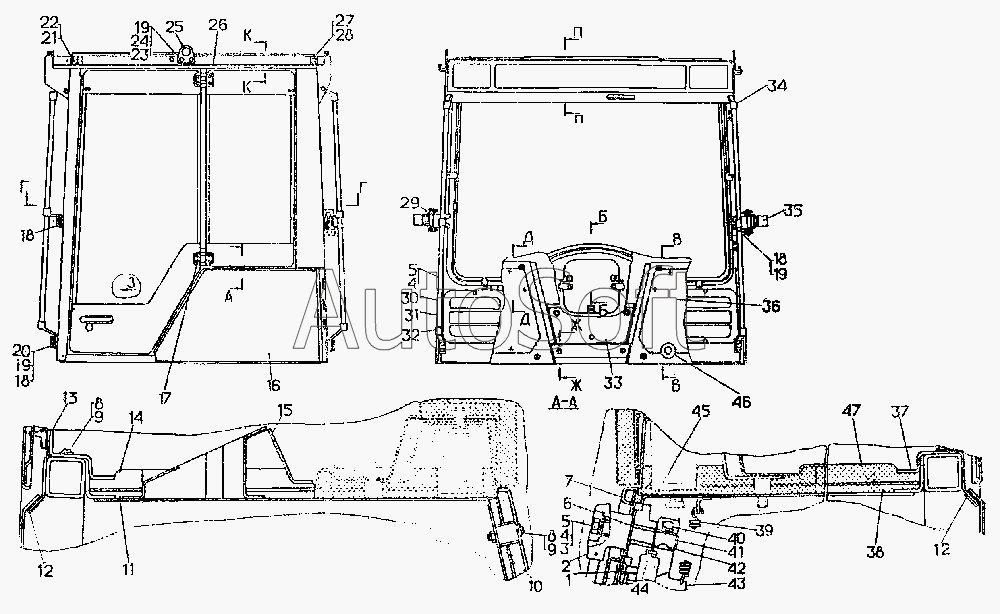

Каталог запасных частей к технике: ЧТЗ Т-10.02 (1995). Кабина (продолжение)
31
26
35
17
2
45
16
34
32
29
25
30
41
43
33
6
36
42
39
12
12
21
22
27
28
38
11
47
14
15
37
13
10
7
20
9
9
3
44
24
46
5
40
23
18
18
18
8
8
1
4
19
19
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 64-59-4СП | 6***П | Кабина | |
| 1 | [***] | Винт В.М6х16.58.019 ГОСТ 17475-80 | |
| 2 | 6***П | Рычаг | |
| 3 | 3***1 | Шайба | |
| 4 | [***] | Шайба 8Т 65Г 09 | |
| 5 | [***] | Болт М8х16.88.35.019 | |
| 6 | 6***7 | Проставка | |
| 7 | 7***1 | Боковина | |
| 8 | [***] | Винт В.М6х16.58.019 ГОСТ 17473-80 | |
| 9 | 3***1 | Шайба | |
| 10 | 7***0 | Боковина | |
| 11 | 7***8 | Панель | |
| 12 | 7***5 | Уплотнение | |
| 13 | 7***9 | Накладка | |
| 14 | 7***0 | Обшивка | |
| 15 | 7***0 | Щиток | |
| 16 | 6***П | Каркас | |
| 17 | 5***П | Шарнир | |
| 18 | [***] | Болт М10х30.58.019 | |
| 19 | [***] | Шайба 10 ОТ 65Г 09 | |
| 20 | 3***1 | Шайба | |
| 21 | 7***6 | Обшивка | |
| 22 | 7***8 | Обшивка | |
| 23 | [***] | Болт М10х25.58.019 | |
| 24 | 4***2 | Кольцо | |
| 25 | 5***7 | Петля | |
| 26 | 5***П | Шарнир (И-И) | |
| 27 | 7***9 | Обшивка | |
| 28 | 7***0 | Обшивка | |
| 29 | 5***3 | Кронштейн | |
| 30 | 5***5 | Накладка | |
| 31 | 5***П | Поручень | |
| 32 | 5***2 | Кронштейн | |
| 33 | 6***7 | Стенка | |
| 34 | 5***1 | Кронштейн | |
| 35 | 5***П | Защелка | |
| 36 | 6***9 | Крышка | |
| 37 | 7***8 | Накладка | |
| 38 | 7***7 | Панель | |
| 39 | 7***9 | Пружина | |
| 40 | [***] | Болт М8х25.88.35.019 | |
| 41 | 6***2 | Валик | |
| 42 | 7***1 | Шпонка | |
| 43 | 6***4 | Рамка | |
| 44 | 3***5 | Штифт | |
| 45 | 6***П | Фланец | |
| 46 | [***] | Болт М6х16.58.019 | |
| 47 | 7***9 | Обшивка |
