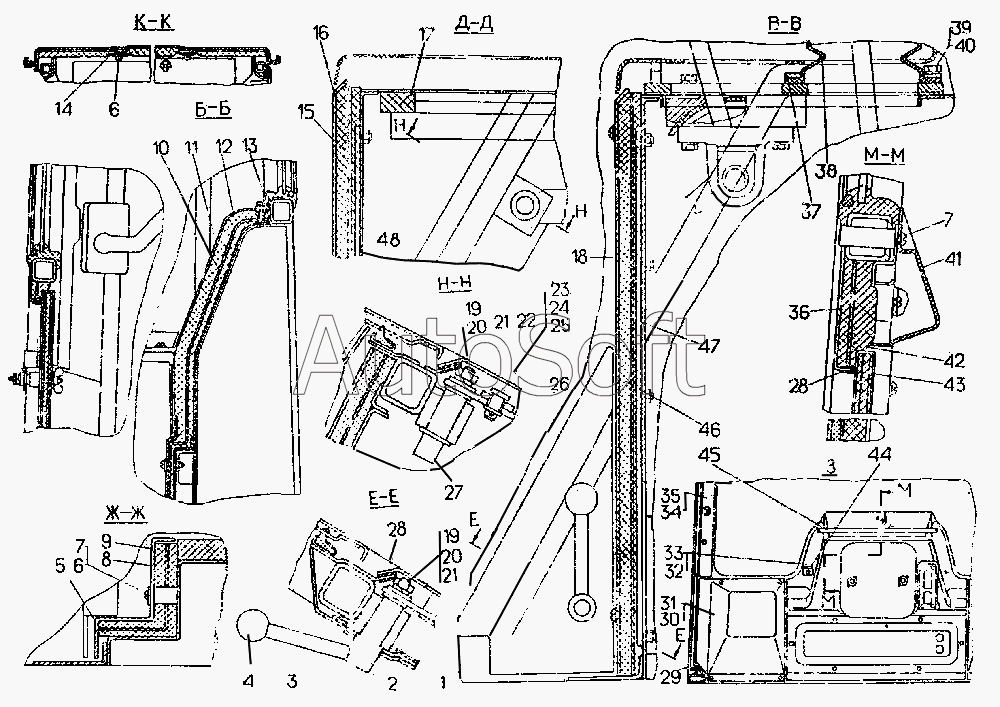

Каталог запасных частей к технике: ЧТЗ Т-10.02 (1995). Кабина (продолжение)
18
5
8
17
34
35
12
41
30
31
32
33
16
11
23
6
6
6
24
39
7
19
19
40
20
20
25
4
4
9
43
45
27
44
21
21
13
29
14
1
26
22
3
37
38
28
28
42
36
2
47
46
15
10
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 6***1 | Планка | |
| 2 | 7***8 | Уплотнение | |
| 3 | 5***П | Ручка | |
| 4 | 4***3 | Ручка | |
| 4 | 4***Т | Ручка | |
| 5 | 7***7 | Панель | |
| 6 | 3***1 | Шайба | |
| 7 | [***] | Винт В.М6х16.58.019 | |
| 8 | 7***0 | Обшивка | |
| 9 | 6***1 | Накладка | |
| 10 | 7***5 | Панель | |
| 11 | 7***6 | Обшивка | |
| 12 | 7***2 | Накладка | |
| 13 | 5***7 | Прижим | |
| 14 | 5***0 | Планка | |
| 15 | 7***4 | Обшивка | |
| 16 | 7***3 | Стенка | |
| 17 | 7***0 | Уплотнение | |
| 18 | 7***4 | Стенка | |
| 19 | [***] | Гайка М10-6.019 | |
| 20 | [***] | Шайба 10 ОТ 65Г 09 | |
| 21 | 5***9 | Подкладка | |
| 22 | 6***4 | Тяга | |
| 23 | 0***5 | Валик | |
| 24 | 3***6 | Шайба | |
| 25 | [***] | Шплинт 2х12 | |
| 26 | 6***3 | Планка | |
| 27 | 6***П | Стержень | |
| 28 | 7***5 | Уплотнение | |
| 29 | 5***8 | Планка | |
| 30 | 7***4 | Колпак | |
| 31 | 7***5 | Колпак | |
| 32 | 7***6 | Накладка | |
| 33 | 7***7 | Накладка | |
| 34 | 7***1 | Накладка | |
| 35 | 7***2 | Накладка | |
| 36 | 7***7 | Панель | |
| 37 | 6***2 | Накладка | |
| 38 | 6***3 | Чехол | |
| 39 | [***] | Болт М8х16.88.35.019 | |
| 40 | [***] | Шайба 8Т 65Г 09 | |
| 41 | 7***1 | Щиток | |
| 42 | 7***5 | Обшивка | |
| 43 | 5***П | Крышка | |
| 44 | 5***5 | Угольник | |
| 45 | 5***П | Поручень | |
| 46 | 7***3 | Обшивка | |
| 47 | 7***1 | Панель | |
| 48 | 7***2 | Панель |
