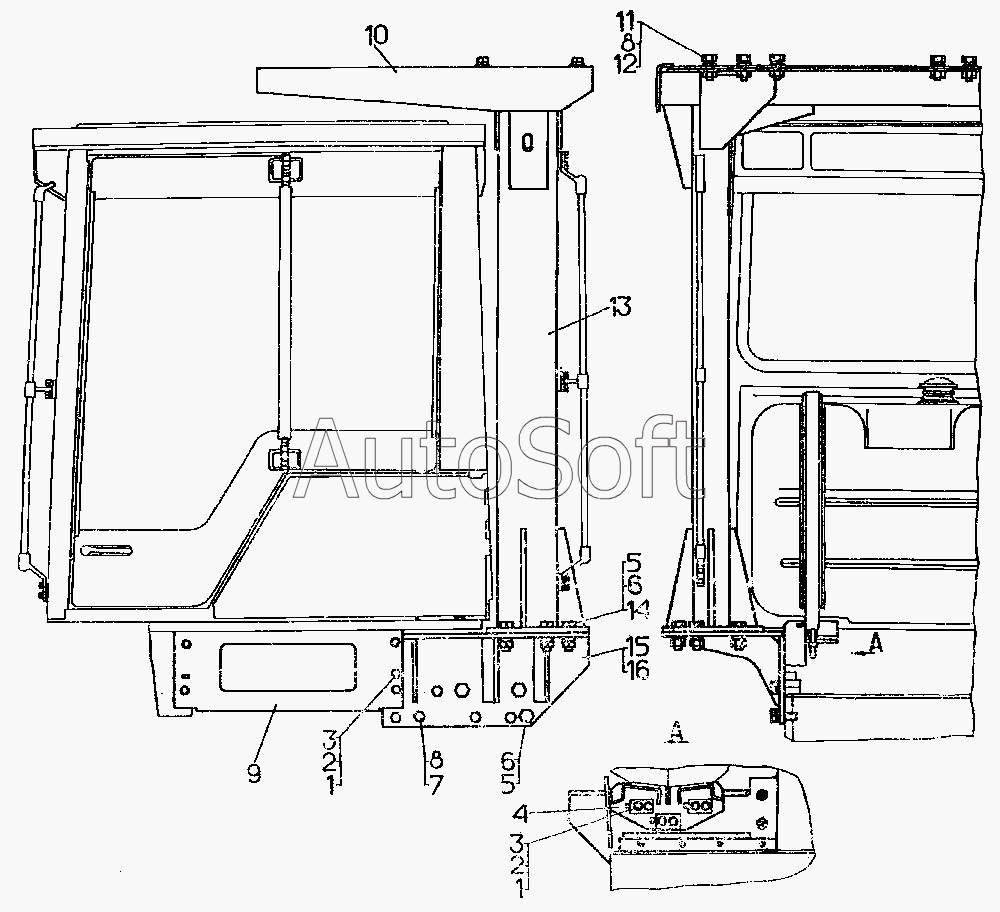

Каталог запасных частей к технике: ЧТЗ Т-10.02 (1995). Установка устройства защиты оператора
1
1
6
6
8
8
3
3
14
5
5
11
2
2
12
13
7
9
16
15
4
10
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| [Установка устройства защиты оператор] | [***] | Установка устройства защиты оператор | |
| 1 | 2***1 | Болт | |
| 2 | 3***1 | Шайба | |
| 3 | [***] | Шайба 16 ОТ 65Г 09 | |
| 4 | [***] | Опора | |
| 5 | [***] | Болт М24х85.110.018 | |
| 6 | [***] | Шайба 24Т 65Г 09 | |
| 7 | 2***4 | Болт | |
| 8 | [***] | Шайба 20 ОТ 65Г 09 | |
| 9 | 6***7 | Щиток | |
| 10 | [***] | Крыша | |
| 11 | [***] | Болт М20х50.88.35.019 | |
| 12 | 3***9 | Шайба 20х4.02.10ЮА.019 | |
| 13 | [***] | Защита | |
| 14 | [***] | Гайка М24.6.019 | |
| 15 | [***] | Кронштейн | |
| 16 | [***] | Кронштейн |
