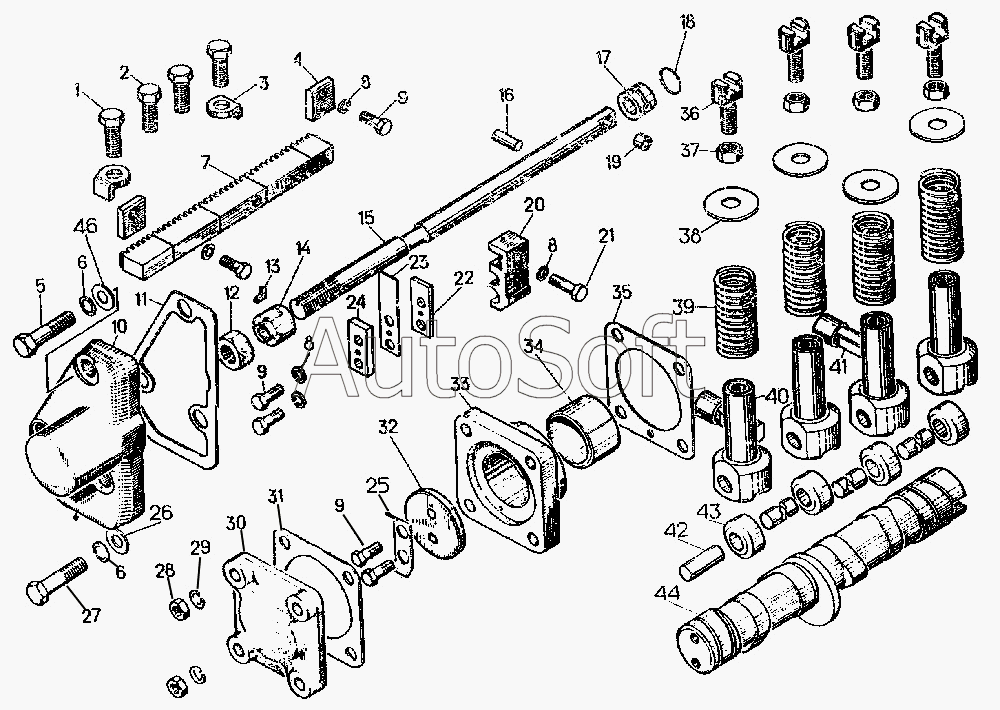

Каталог запасных частей к технике: ЧТЗ Т-10.02 (1995). Механизм привода плунжеров
23
3
40
43
42
41
36
32
7
20
21
4
34
30
19
14
17
9
9
9
1
5
28
8
8
8
29
6
6
37
10
15
22
44
24
16
18
27
2
12
25
38
26
39
11
31
35
13
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 16-67-118СП | 1***П | Тяга рейки | |
| 16-67-118СП | 1***П | Тяга рейки | |
| 67225СП | 6***П | Толкатель | |
| 1 | [***] | Болт М10х25.58.019 | |
| 2 | 2***5 | Болт | |
| 3 | 6***1 | Угольник | |
| 4 | 6***7 | Пластина | |
| 5 | [***] | Болт М10х40.5В.019 | |
| 6 | [***] | Шайба 10 ОТ 65Г 09 | |
| 7 | 6***4 | Рейка | |
| 8 | [***] | Шайба 6Т 65Г 09 | |
| 9 | [***] | Болт М6х16.53.019 | |
| 10 | 1***2 | Крышка | |
| 11 | 4***1 | Прокладка | |
| 12 | 3***2 | Гайка | |
| 13 | 6***7 | Угольник | |
| 14 | 6***5 | Муфта | |
| 15 | 1***6 | Тяга рейки | |
| 16 | 7***4 | Штифт | |
| 17 | 6***5 | Кольцо | |
| 18 | 7***2 | Кольцо | |
| 19 | 6***1 | Втулка | |
| 20 | 6***5 | Поводок | |
| 21 | 6***6 | Болт | |
| 22 | 5***2 | Подкладка | |
| 23 | 6***9 | Пружина корректора | |
| 24 | 5***2 | Накладка | |
| 25 | 3***5 | Пластина | |
| 26 | 3***7 | Шайба | |
| 27 | 2***4 | Болт | |
| 28 | [***] | Гайка М8х1-6.019 | |
| 29 | [***] | Шайба 8Т 65Г 09 | |
| 30 | 6***3 | Крышка | |
| 31 | 4***2 | Прокладка | |
| 32 | 6***3 | Шайба | |
| 33 | 6***7 | Корпус | |
| 34 | 6***8 | Втулка | |
| 35 | 4***3 | Прокладка | |
| 36 | 6***0 | Хвостовик | |
| 37 | 3***3 | Гайка | |
| 38 | 3***7 | Шайба | |
| 39 | 3***5 | Пружина толкателя | |
| 40 | 6***6 | Толкатель | |
| 41 | 6***S | Палец | |
| 42 | 6***8 | Ось ролика | |
| 43 | 6***7 | Ролик | |
| 44 | 5***3 | Вал кулачковый |
