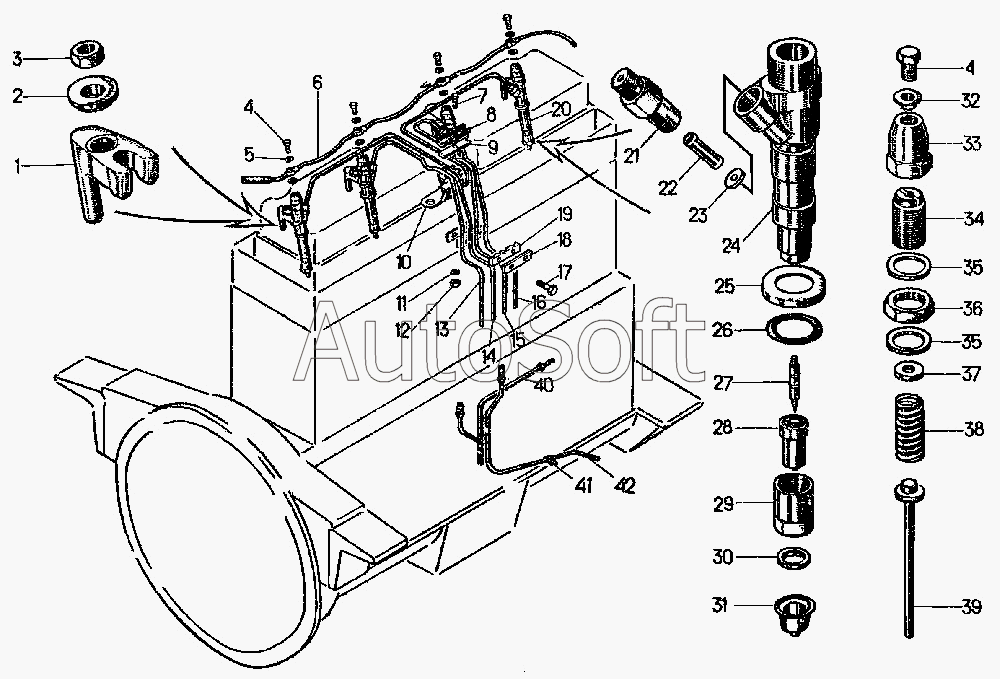

Каталог запасных частей к технике: ЧТЗ Т-10.02 (1995). Форсунки с трубками высокого давления
5
10
33
29
36
38
30
26
31
32
3
35
35
2
19
41
9
4
4
18
8
7
17
12
11
30
40
13
14
15
16
20
39
6
42
27
28
34
23
22
25
21
37
1
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 14-69-107-01СП | 1***П | Распылитель | |
| 14-69-114СП | 1***П | Топливопроводы | |
| 14-69-116СП | 1***П | Фильтр высокого давления | |
| 14-69-4СП | 1***П | Форсунки с трубками высокого давления | |
| 1 | 1***2 | Рычаг | |
| 2 | 1***4 | Шайба | |
| 3 | 3***0 | Гайка | |
| 4 | 6***3 | Штуцер | |
| 5 | 4***8 | Кольцо | |
| 6 | 5***П | Трубка | |
| 7 | [***] | Болт М10х25.58.019 | |
| 8 | 6***0 | Колодка | |
| 9 | 4***8 | Прокладка | |
| 10 | 1***3 | Кронштейн | |
| 11 | [***] | Шайба 10 ОТ 65Г 09 | |
| 12 | [***] | Гайка М10.6.019 | |
| 13 | 1***П | Топливопровод I цилиндра | |
| 14 | 1***П | Топливопровод II цилиндра | |
| 15 | 1***П | Топливопровод III цилиндра | |
| 16 | 1***П | Топливопровод IV цилиндра | |
| 17 | [***] | Болт М10х40.58.019 | |
| 18 | 6***7 | Планка | |
| 19 | 4***9 | Прокладка | |
| 20 | 1***П | Форсунка | |
| 21 | 1***9 | Штуцер | |
| 22 | 1***6 | Элемент фильтрующий | |
| 23 | 1***2 | Кольцо | |
| 24 | 1***4 | Корпус форсунки | |
| 25 | 1***7 | Щиток | |
| 26 | 7***1 | Кольцо | |
| 27 | 1***2 | Игла | |
| 28 | 1***3 | Корпус распылителя | |
| 29 | 1***0 | Гайка распылителя | |
| 30 | 7***1 | Кольцо | |
| 30 | 7***2 | Кольцо | |
| 31 | 7***9 | Колпак | |
| 32 | 7***0 | Пробка | |
| 33 | 1***5 | Колпак | |
| 34 | 1***0 | Винт | |
| 35 | 4***6 | Кольцо | |
| 36 | 7***1 | Контргайка | |
| 37 | 1***0 | Шайба | |
| 38 | 7***4 | Пружина | |
| 39 | 1***П | Штанга | |
| 40 | 4***П | Трубка | |
| 41 | 4***8 | Хомутик | |
| 42 | 4***П | Трубка |
