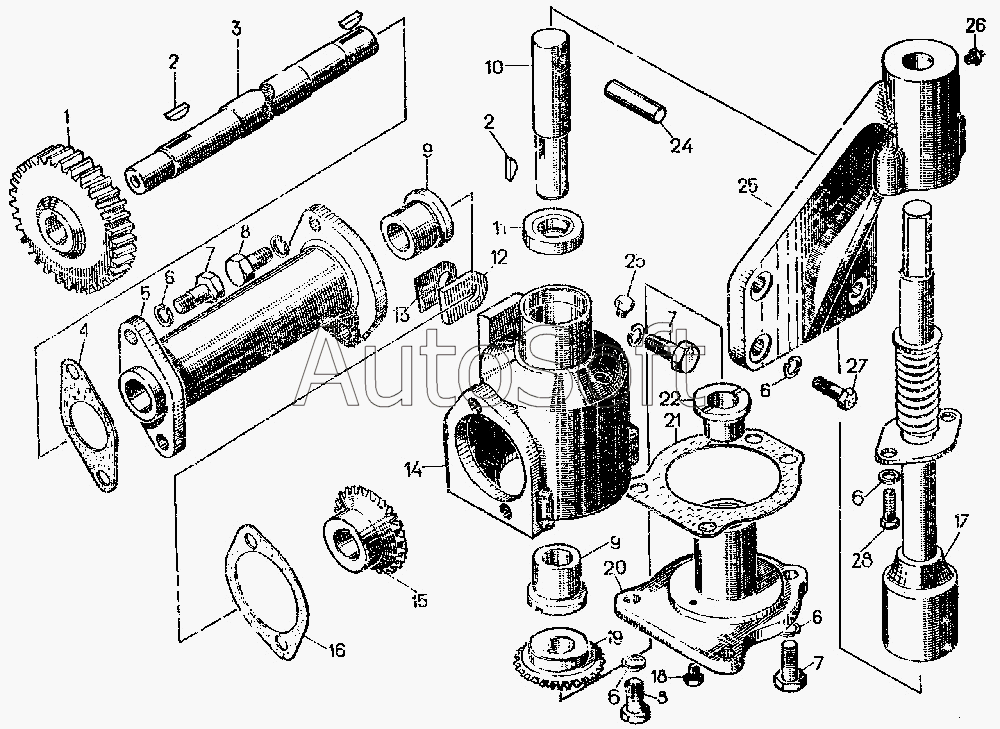

Каталог запасных частей к технике: ЧТЗ Т-10.02 (1995). Управление дизелем
17
11
1
3
14
10
9
9
5
25
13
12
4
2
2
18
21
16
15
20
22
19
24
8
8
28
7
7
7
27
26
6
6
6
6
6
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 16-74-1СП | 1***П | Устройство ручного запуска | |
| 17-74-197СП | 1***П | Корпус | |
| 17-74-198СП | 1***П | Кронштейн | |
| 17-74-199СП | 1***П | Корпус | |
| 17-74-8СП | 1***П | Механизм проворачивания вала пускового двигателя | |
| 1 | 1***2 | Шестерня | |
| 2 | 3***6 | Шпонка | |
| 3 | 1***7 | Валик | |
| 4 | 7***3 | Прокладка | |
| 5 | 1***4 | Кронштейн | |
| 6 | [***] | Шайба 10 ОТ 65Г 09 | |
| 7 | [***] | Болт М10х25.58.019 | |
| 8 | [***] | Болт М10х20.58.019 | |
| 9 | 1***3 | Втулка | |
| 10 | 1***2 | Валик | |
| 11 | 4***П | Сальник | |
| 12 | 7***0 | Прокладка | |
| 13 | 7***9 | Прокладка | |
| 14 | 1***0 | Корпус | |
| 15 | 7***6 | Шестерня | |
| 16 | 4***7 | Прокладка | |
| 17 | 1***П | Валик | |
| 18 | 3***1 | Пробка | |
| 19 | 7***3 | Шестерня | |
| 20 | 7***0 | Опора | |
| 21 | 4***6 | Прокладка | |
| 22 | 7***1 | Втулка | |
| 23 | 3***1 | Пробка | |
| 24 | 7***4 | Палец | |
| 25 | 5***1 | Кронштейн | |
| 26 | [***] | Масленка 1.3.Ц6 | |
| 27 | [***] | Болт М10х30.58.019 | |
| 28 | [***] | Болт М10х22.58.019 |
