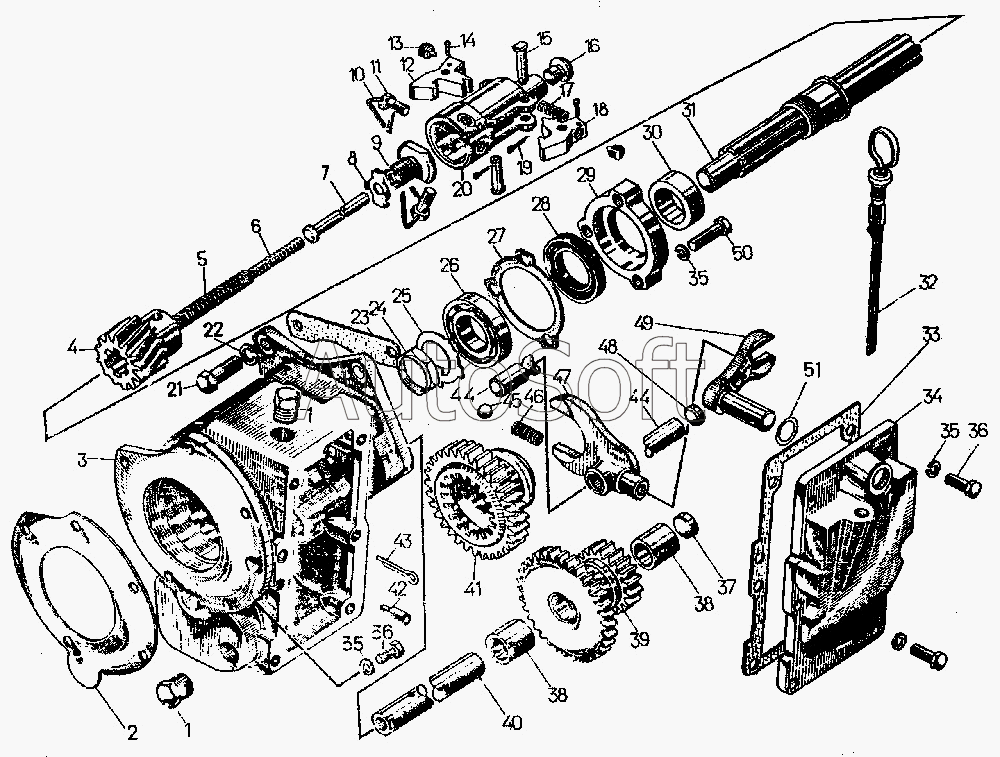

Каталог запасных частей к технике: ЧТЗ Т-10.02 (1995). Редуктор пускового двигателя
32
28
40
44
44
3
49
4
34
24
25
42
1
23
2
33
37
21
8
5
6
17
46
27
10
30
9
7
18
12
13
20
16
15
41
39
38
38
29
31
47
48
36
36
50
11
19
26
35
35
35
22
45
14
43
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 17-76-10СП | 1***П | Редуктор пускового двигателя | |
| 17-76-8СП | 1***П | Редуктор | |
| 72118СП | 7***П | Муфта механизма включения | |
| 76106СП | 7***П | Вал редуктора | |
| 7612СП | 7***П | Шестерня | |
| 1 | 7***5 | Пробка | |
| 2 | 7***8 | Прокладка | |
| 3 | 1***1 | Корпус | |
| 4 | 1***2 | Шестерня | |
| 5 | 3***2 | Пружина | |
| 6 | 3***3 | Пружина | |
| 7 | 7***1 | Толкатель муфты | |
| 8 | 3***6 | Шайба | |
| 9 | 7***3 | Направляющая толкателя | |
| 10 | 4***6 | Проволока контроля | |
| 11 | [***] | Болт СМД 8-1994 | |
| 12 | 7***6 | Защелка муфты | |
| 13 | 7***7 | Винт | |
| 14 | [***] | Шплинт 5х50 | |
| 15 | 7***9 | Ось защелки | |
| 16 | 7***7 | Пятка муфты | |
| 17 | 3***4 | Пружина защелки | |
| 18 | 7***5 | Защелка муфты | |
| 19 | [***] | Кольцо 020-026-36-2-2 | |
| 20 | 7***6 | Муфта механизма включения | |
| 21 | 2***6 | Болт | |
| 22 | [***] | Шайба 12 ОТ 65Г 09 | |
| 23 | 7***2 | Прокладка | |
| 24 | 7***5 | Гайка | |
| 25 | 7***6 | Шайба | |
| 26 | [***] | Подшипник 208К | |
| 27 | 4***0 | Прокладка | |
| 28 | 4***П | Сальник | |
| 29 | 7***5 | Крышка сальника | |
| 30 | 7***1 | Втулка | |
| 31 | 7***7 | Вал | |
| 32 | 1***П | Линейка масломерная | |
| 33 | 7***2 | Прокладка | |
| 34 | 1***7 | Крышка | |
| 35 | [***] | Шайба 10 ОТ 65Г 09 | |
| 36 | [***] | Болт М10х25.58.019 | |
| 37 | 0***2 | Пробка | |
| 38 | 7***1 | Втулка | |
| 39 | 7***5 | Шестерня | |
| 40 | 1***1 | Ось | |
| 41 | 7***4 | Шестерня | |
| 42 | 7***4 | Штифт | |
| 43 | [***] | Шплинт 5х50 | |
| 44 | 1***1 | Вал вилки | |
| 45 | [***] | Шарик Б 12-200 | |
| 46 | 3***7 | Пружина | |
| 47 | 7***1 | Вилка | |
| 48 | 7***3 | Заглушка | |
| 49 | 1***9 | Вилка | |
| 50 | [***] | Болт М10х40.58.019 |
