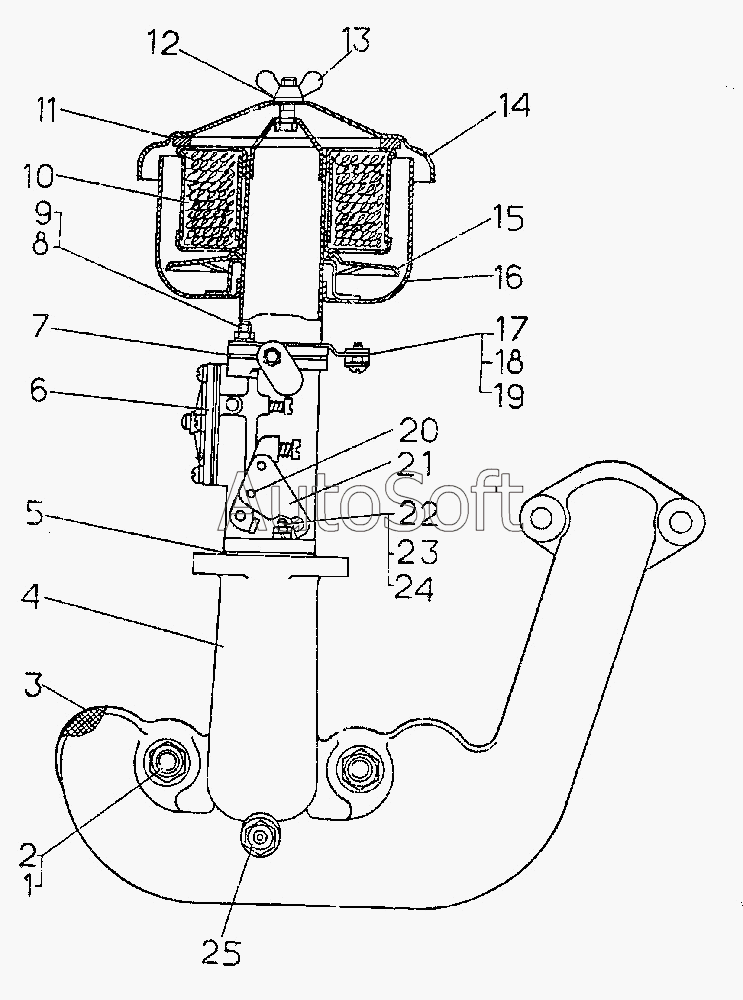

Каталог запасных частей к технике: ЧТЗ Т-10.02 (1995). Установка воздухоочистителя пускового двигателя
5
24
23
9
20
22
8
19
11
12
1
2
13
7
3
4
21
18
17
14
15
16
6
25
10
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 17-05-182СП | 1***П | Кронштейн | |
| 17-05-184СП | 1***П | Воздухоочиститель | |
| 17-05-21СП | 1***П | Установка воздухоочистителя | |
| 1 | 3***6 | Гайка | |
| 2 | 2***6 | Шпилька | |
| 3 | 7***9 | Прокладка | |
| 4 | 1***4 | Коллектор | |
| 5 | 7***2 | Прокладка | |
| 6 | 1***П | Карбюратор | |
| 7 | 7***3 | Прокладка | |
| 8 | [***] | Гайки М6.6.019 | |
| 9 | [***] | Шайбы 6Т 85Г 09 | |
| 10 | 1***П | Кассета | |
| 11 | 4***6 | Кольцо | |
| 12 | 3***6 | Шайба | |
| 13 | 0***1 | Гайка | |
| 14 | 1***9 | Крышка | |
| 15 | 1***4 | Маслоотражатель | |
| 16 | 1***П | Поддон | |
| 17 | 1***6 | Кронштейн | |
| 18 | 1***7 | Накладка | |
| 19 | [***] | Винт В.М4-6gх12.58.016 | |
| 20 | [***] | Заклепка 3х10.27 | |
| 21 | 1***2 | Накладка | |
| 22 | [***] | Гайки М8.6.019 | |
| 23 | [***] | Шайбы 8Т 65Г 09 | |
| 24 | [***] | Шпилька М8 3р/6gх25.66.016 | |
| 25 | 1***П | Фильтр |
