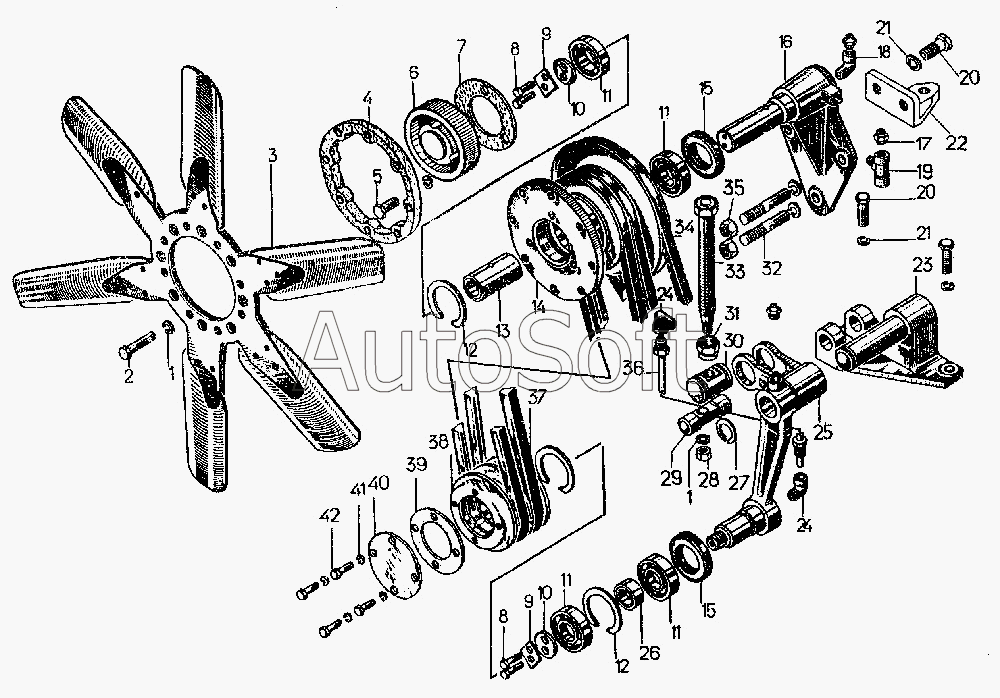

Каталог запасных частей к технике: ЧТЗ Т-10.02 (1995). Установка вентилятора
2
10
10
12
12
32
35
9
9
7
24
24
18
42
8
8
5
27
20
20
28
17
11
11
11
11
11
34
37
41
1
1
21
21
33
38
23
25
36
16
3
15
15
14
40
33
4
13
26
29
30
22
6
31
39
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 51-07-103СП | 5***П | Механизм натяжения | |
| 65-07-101СП | 6***П | Шкив | |
| 65-07-1СП | 6***П | Установка вентилятора | |
| 1 | [***] | Шайба 10.ОТ 65Г 09 | |
| 2 | [***] | Болт М10х45.58.019 | |
| 3 | 6***П | Крестовина | |
| 4 | 4***1 | Кольцо | |
| 5 | [***] | Болт М10х25.58.019 | |
| 6 | 6***2 | Крышка | |
| 7 | 4***1 | Прокладка | |
| 8 | [***] | Болт М8х25.88.35.019 | |
| 9 | 3***4 | Пластина | |
| 10 | 7***5 | Шайба | |
| 11 | [***] | Подшипник 206А | |
| 11 | [***] | Подшипник 206К | |
| 12 | 7***7 | Кольцо | |
| 13 | 4***3 | Втулка | |
| 14 | 1***1 | Шкив | |
| 15 | 4***П | Сальник | |
| 16 | 5***П | Кронштейн | |
| 17 | [***] | Масленка 1.3.Ц6 | |
| 18 | 4***5 | Штуцер | |
| 19 | 7***0 | Переходник | |
| 20 | [***] | Болт М12х35.58.019 | |
| 21 | [***] | Шайба 12 ОТ 65Г 09 | |
| 22 | 5***8 | Лапа | |
| 23 | 1***П | Кронштейн | |
| 24 | 4***1 | Колено | |
| 25 | 1***П | Рычаг | |
| 26 | 4***4 | Втулка | |
| 27 | 7***1 | Кольцо | |
| 28 | [***] | Гайка М10.6.019 | |
| 29 | 4***8 | Ось | |
| 30 | 5***6 | Муфта | |
| 31 | 7***6 | Гайка | |
| 32 | 2***1 | Шпилька | |
| 33 | 1***П | Винт | |
| 33 | 1***П | Винт | |
| 34 | [***] | Ремень генератора 11-12,5х9х1090 | |
| 35 | 3***0 | Гайка | |
| 36 | 2***П | Трубка | |
| 37 | [***] | Ремень вентилятора 11-16х11х1650 | |
| 38 | 1***1 | Ролик натяжной | |
| 39 | 7***0 | Прокладка | |
| 40 | 4***0 | Крышка | |
| 41 | [***] | Шайба 8Т 65Г 09 | |
| 42 | [***] | Болт М8х20.58.019 |
