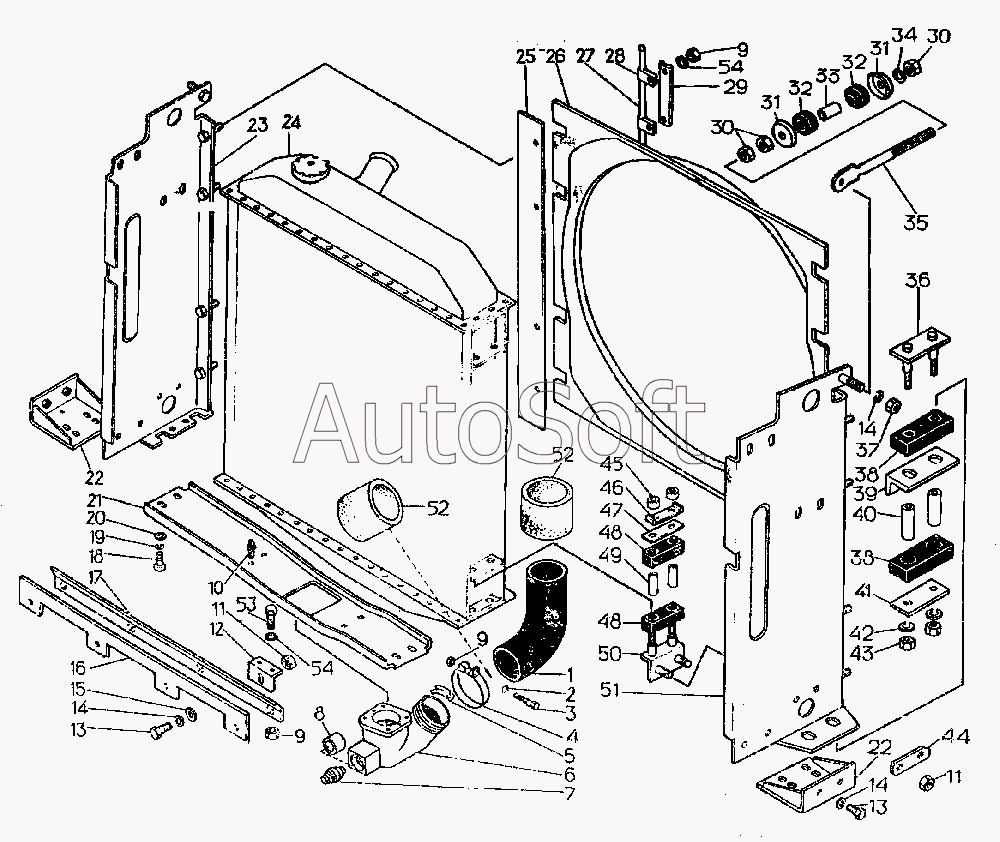

Каталог запасных частей к технике: ЧТЗ Т-10.02 (1995). Радиатор с деталями крепления
15
2
7
52
52
10
32
32
48
48
38
38
16
25
4
5
28
11
11
43
3
20
53
18
13
13
9
9
9
45
37
30
30
54
54
19
14
14
14
42
34
24
47
36
35
22
22
23
51
24
46
8
31
31
33
50
44
41
40
49
6
27
39
21
1
26
29
12
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 24-03-177СП | 2***П | Кран | |
| 64-08-5СП | 6***П | Радиатор о рамой | |
| 64-303СП | 6***П | Установка радиаторов | |
| 700-41-2222СП | 7***П | Хомут | |
| 1 | 5***2 | Патрубок | |
| 2 | 7***9 | Шайба стопорная | |
| 3 | 7***6 | Болт | |
| 4 | 7***8 | Лента хомута | |
| 5 | 7***9 | Накладка | |
| 6 | 2***2 | Корпус крана | |
| 7 | 7***5 | Пробка | |
| 8 | 2***4 | Втулка | |
| 9 | [***] | Гайка М8.6.019 | |
| 10 | 7***2 | Амортизатор | |
| 11 | 3***1 | Гайка | |
| 12 | 6***7 | Кронштейн | |
| 13 | [***] | Болт М12х25.58.019 | |
| 14 | [***] | Шайба 12 ОТ 65Г 09 | |
| 15 | 3***1 | Шайба | |
| 16 | 7***3 | Уплотнение | |
| 17 | 6***9 | Щиток | |
| 18 | [***] | Болт М10х20.58.019 | |
| 19 | [***] | Шайба 10 ОТ 65Г 09 | |
| 20 | 3***1 | Шайба | |
| 21 | 5***8 | Опора | |
| 22 | 5***П | Опора | |
| 23 | 6***П | Боковина | |
| 24 | 1***1 | Радиатор | |
| 24 | 1***Т | Радиатор для тропиков | |
| 25 | 7***5 | Уплотнение | |
| 26 | 5***1 | Щиток | |
| 27 | 2***2 | Трубка | |
| 28 | 8***4 | Скоба | |
| 29 | 6***4 | Накладка | |
| 30 | [***] | Гайка М18х1,5-6.019 | |
| 31 | 2***4 | Тарелка амортизатора | |
| 32 | 7***8 | Втулка | |
| 33 | 2***7 | Втулка | |
| 34 | [***] | Шайба 18 ОТ 65Г 09 | |
| 35 | 5***П | Раскос | |
| 36 | 2***П | Накладка | |
| 37 | [***] | Гайка М12.6.019 | |
| 38 | 7***3 | Амортизатор | |
| 39 | 2***1 | Кронштейн | |
| 40 | 2***9 | Втулка | |
| 41 | 2***8 | Накладка | |
| 42 | [***] | Шайба 16 ОТ 65Г 09 | |
| 43 | 3***3 | Гайка | |
| 44 | 2***4 | Пластина | |
| 45 | [***] | Гайка М10.6.013 | |
| 46 | 2***6 | Пластина | |
| 47 | 2***0 | Планка | |
| 48 | 7***1 | Амортизатор | |
| 49 | 2***1 | Втулка | |
| 50 | 2***П | Уголок | |
| 51 | 6***П | Боковина | |
| 52 | 7***3 | Рукав | |
| 53 | [***] | Болт М8х35.58.019 | |
| 54 | [***] | Шайба 8Т 65Г 09 |
