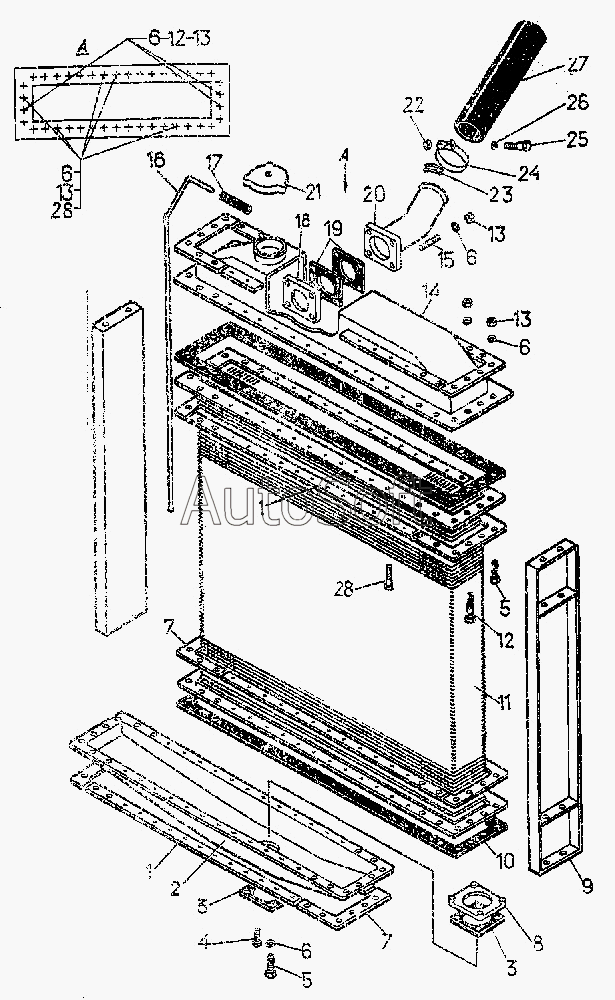

Каталог запасных частей к технике: ЧТЗ Т-10.02 (1995). Радиатор
2
22
15
6
6
6
6
6
13
13
13
13
4
28
28
12
12
5
5
19
9
10
7
7
1
1
8
3
3
20
14
18
11
21
27
17
26
25
23
24
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 130У.13.010-1 | 1***1 | Радиатор | |
| 130У.13.030-1 | 1***1 | Бак верхний в сборе | |
| 130У.13.050 | 1***0 | Бак нижний в сборе | |
| 37-26-139СП | 3***П | Хомут | |
| 1 | 1***1 | Накладка | |
| 2 | 1***8 | Бак нижний | |
| 3 | 1***3 | Прокладка | |
| 4 | [***] | Винт В.М6-6gх12.58.019 | |
| 5 | [***] | Болт М8х25.88.35.019 | |
| 6 | [***] | Шайба 8.65Г | |
| 7 | 1***2 | Накладка угловая | |
| 8 | 1***7 | Фланец | |
| 9 | 1***0 | Стойка | |
| 10 | 1***3 | Прокладка | |
| 11 | 1***0 | Сердцевина радиатора | |
| 12 | [***] | Болт М8х30.58.019 | |
| 13 | [***] | Гайка М8.6.019 | |
| 14 | 1***6 | Бак верхний | |
| 15 | [***] | Шпилька М8-6gх35.66.019 | |
| 16 | 2***2 | Трубка | |
| 17 | 7***9 | Рукав | |
| 18 | 8***Б | Фланец | |
| 19 | М***3 | Прокладка | |
| 20 | 1***1 | Патрубок | |
| 21 | А***0 | Крышка | |
| 22 | [***] | Гайка М8.6.019 | |
| 23 | 3***1 | Накладка | |
| 24 | 3***0 | Лента хомута | |
| 25 | 7***6 | Болт | |
| 26 | 7***9 | Шайба стопорная | |
| 27 | 7***1 | Рукав | |
| 28 | [***] | Болт М8х35.88.35.019 |
