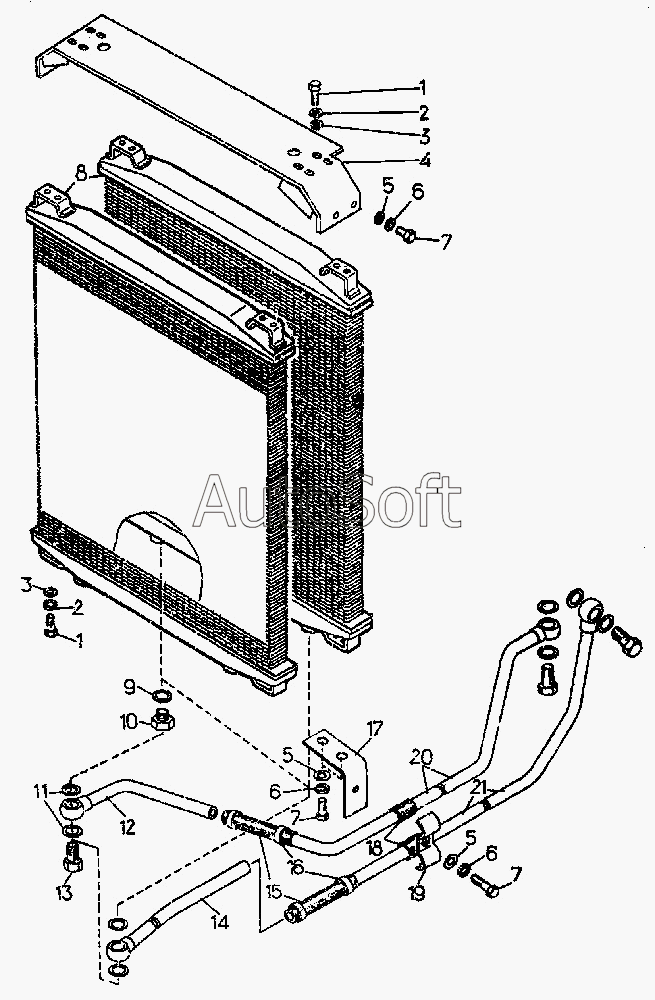

Каталог запасных частей к технике: ЧТЗ Т-10.02 (1995). Радиаторы масляные
17
21
20
14
12
4
16
8
19
13
10
15
9
5
5
5
3
3
18
1
1
7
7
7
2
2
6
6
6
11
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | [***] | Болт М8х25.58.019 | |
| 2 | [***] | Шайба 8Т 65Г 09 | |
| 3 | 3***2 | Шайба | |
| 4 | 6***П | Крышка | |
| 5 | 3***8 | Шайба | |
| 6 | [***] | Шайба 10 ОТ 65Г 09 | |
| 7 | [***] | Болт М10х20.58.019 | |
| 8 | 1***0 | Радиатор масляный | |
| 9 | 2***4 | Кольцо | |
| 10 | 7***2 | Штуцер | |
| 11 | [***] | Кольцо 22х30 | |
| 12 | 6***П | Труба | |
| 13 | 7***6 | Болт полый | |
| 14 | 6***П | Труба | |
| 15 | 7***0 | Рукав | |
| 16 | 7***П | Хомут | |
| 17 | 5***П | Кронштейн | |
| 18 | 4***2 | Муфта | |
| 19 | 5***0 | Прижим | |
| 20 | 5***П | Труба | |
| 21 | 5***П | Труба |
