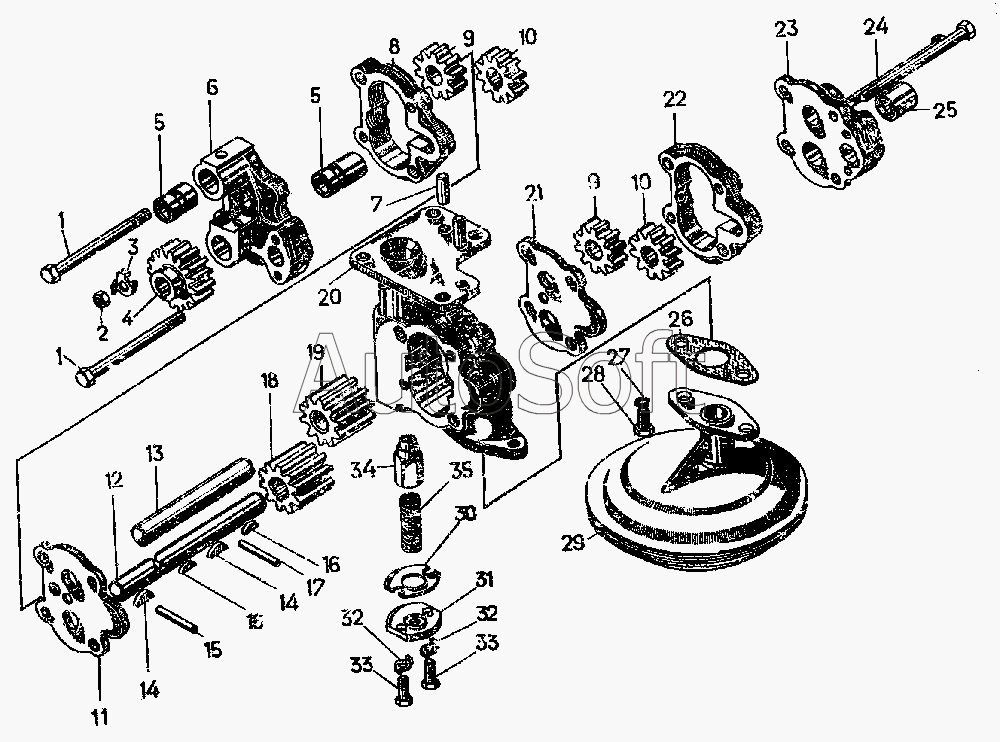

Каталог запасных частей к технике: ЧТЗ Т-10.02 (1995). Насос масляный
26
11
2
32
32
17
15
7
16
16
14
14
35
8
34
10
10
9
9
13
3
33
33
28
1
1
27
18
29
24
6
12
4
19
30
23
25
20
5
5
22
21
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 16-09-150СП | 1***П | Крышка передняя | |
| 16-09-163СП | 1***П | Валик | |
| 29-09-124СП | 2***П | Насос масляный | |
| 29-09-125СП | 2***П | Крышка | |
| 1 | [***] | Болт М10-6gх130.58.019 | |
| 2 | 7***9 | Гайка | |
| 3 | 3***7 | Шайба | |
| 4 | 1***2 | Шестерня | |
| 5 | 2***8 | Втулка | |
| 6 | 3***4 | Крышка | |
| 7 | 7***8 | Штифт | |
| 8 | 5***7 | Корпус | |
| 9 | 9***7 | Шестерня | |
| 10 | 9***6 | Шестерня | |
| 11 | 5***0 | Плита | |
| 12 | 1***0 | Валик | |
| 13 | 9***6 | Ось | |
| 14 | 7***1 | Шпонка | |
| 15 | 7***5 | Штифт | |
| 16 | 7***1 | Шпонка | |
| 17 | 7***5 | Штифт | |
| 18 | 1***6 | Шестерня | |
| 19 | 1***5 | Шестерня | |
| 20 | 2***8 | Корпус | |
| 21 | 2***9 | Плита | |
| 22 | 2***3 | Корпус | |
| 23 | 2***2 | Крышка | |
| 24 | 7***П | Болт | |
| 25 | 2***7 | Втулка | |
| 26 | 7***6 | Прокладка | |
| 27 | [***] | Шайба 10 ОТ 65Г 09 | |
| 28 | [***] | Болт М10х20.58.019 | |
| 29 | 5***П | Маслоприемник | |
| 30 | 1***7 | Прокладка | |
| 31 | 2***7 | Фланец | |
| 32 | 7***7 | Шайба стопорная | |
| 33 | [***] | Болт М6х25.58.019 | |
| 34 | 9***5 | Клапан | |
| 35 | 7***1 | Пружина |
