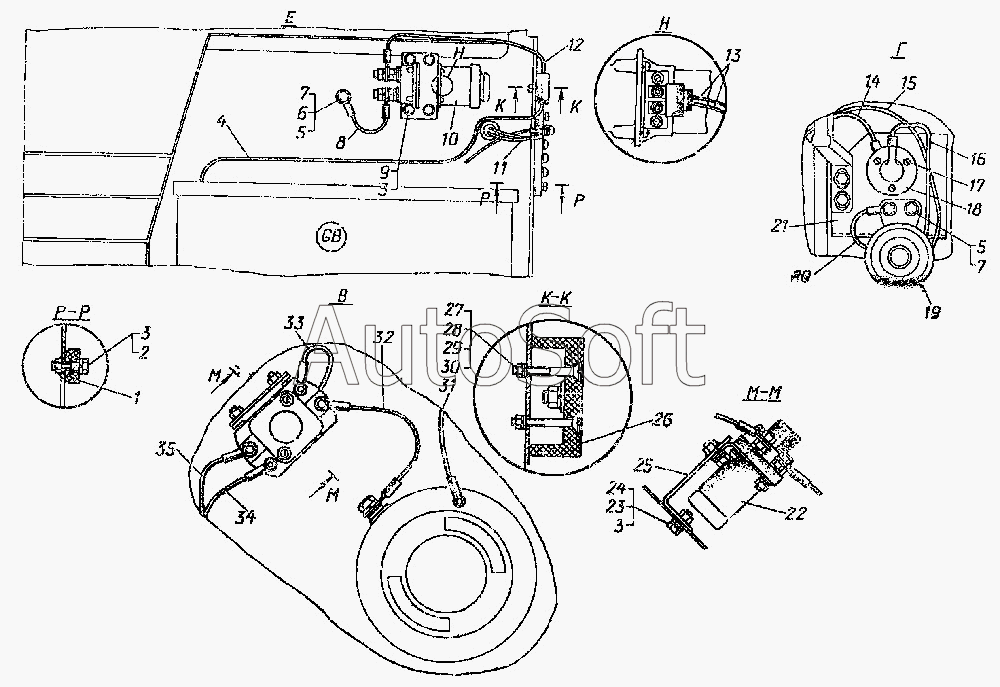

Каталог запасных частей к технике: ЧТЗ Т-10.02 (1995). Электрооборудование кабины
15
28
6
22
1
13
13
16
34
35
17
14
18
18
26
10
19
29
3
3
3
7
7
11
33
8
20
4
32
21
12
11
31
25
30
24
23
9
2
5
5
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 64-10-137СП | 6***П | Жгут | |
| 1 | 1***0 | Панель соединительная | |
| 2 | [***] | Болт М6х20.58.019 | |
| 3 | [***] | Шайба 6Т 65Г 09 | |
| 4 | 5***П | Провод 77 | |
| 5 | [***] | Болт М8х20.58.019 | |
| 6 | [***] | Гайка М8.6.019 | |
| 7 | [***] | Шайба 8Т 65Г 09 | |
| 8 | 5***П | Провод 51 | |
| 9 | [***] | Болт М6х16.58.019 | |
| 10 | [***] | Выключатель ВК 860-В | |
| 11 | 6***П | Провод 36 | |
| 11 | 6***П | Провод 36 | |
| 12 | 6***П | Провод 78 | |
| 13 | [***] | Провод 11 | |
| 13 | [***] | Провод 12 | |
| 14 | [***] | Провод 1 | |
| 15 | [***] | Провод 3 | |
| 16 | [***] | Провод 80 | |
| 17 | [***] | Винт В2.М5-8gх35.58.019 | |
| 18 | [***] | Розетка штепсельная ПС 300-АЗ-100 исполнение 2 2 | |
| 18 | [***] | Розетка штепсельная ПС 300-АЗ-100-Т исполнение 2 | |
| 19 | [***] | Сигнал низкого тона С 313, С 313-Т | |
| 20 | 5***П | Провод 27 | |
| 21 | 5***П | Кронштейн | |
| 22 | [***] | Контактор КТ 127-У, КТ 127-Т | |
| 23 | [***] | Болт М6х12.58.019 | |
| 24 | 3***1 | Шайба | |
| 25 | 6***П | Кронштейн | |
| 26 | [***] | Розетка штепсельная 47К-Т | |
| 27 | [***] | Винт В2.М3-6gх25.58.010 | |
| 28 | [***] | Гайка М3.6.019 | |
| 29 | [***] | Шайба 3Т 65Г 09 | |
| 30 | 3***1 | Шайба | |
| 31 | 2***П | Провод 83 | |
| 32 | 5***П | Провод 84 | |
| 33 | 5***П | Провод 23 | |
| 34 | [***] | Провод 39 | |
| 35 | [***] | Провод 46 |
