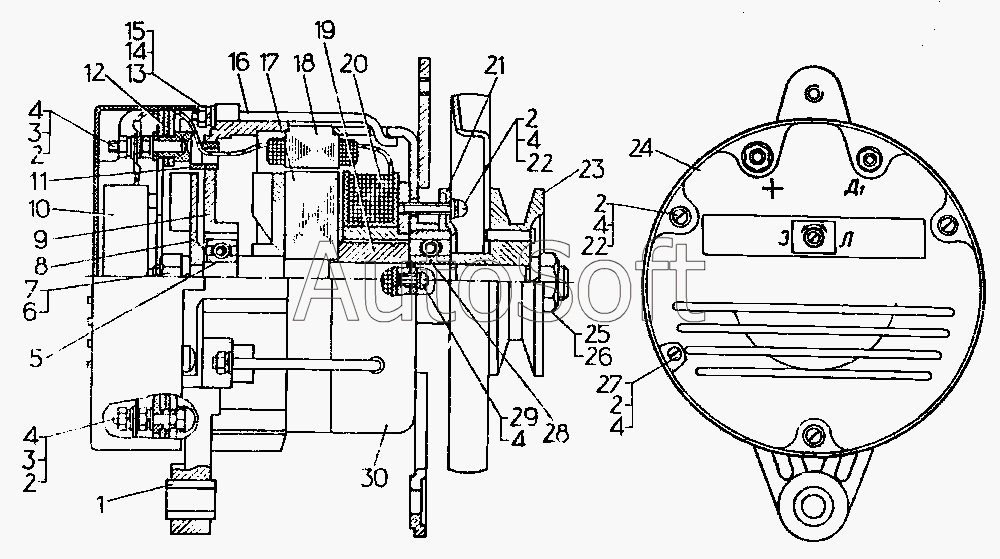

Каталог запасных частей к технике: ЧТЗ Т-10.02 (1995). Генератор
10
10
17
9
30
23
18
29
27
22
22
3
3
14
6
25
2
2
2
2
2
13
21
1
6
19
11
20
16
24
12
4
4
4
4
4
4
15
7
26
10
5
28
19
17
30
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***1 | Втулка | |
| 2 | [***] | Шайба 5.01.016 | |
| 3 | [***] | Гайка М5-6Н.5.016 | |
| 4 | [***] | Шайба 5Л 65Г 06 | |
| 5 | [***] | Шарикоподшипник 6-180502К1С9 | |
| 6 | 6***3 | Вентилятор | |
| 6 | [***] | Гайка М12-6Н.04А.019 | |
| 7 | [***] | Шайба 12Л 65Г 06 | |
| 9 | 6***0 | Крышка задняя | |
| 10 | 7***0 | Генератор экспортного исполнения тропического исполнения | |
| 10 | 7***0 | Генератор экспортного исполнения тропического исполнения | |
| 10 | [***] | Регулятор напряжения 2412.3702 | |
| 11 | 6***1 | Изолятор | |
| 12 | [***] | Блок выпрямителя БПВ 42-100-02 | |
| 13 | [***] | Шайба 6.01.016, | |
| 14 | [***] | Гайка М6-6Н.5.016 | |
| 15 | [***] | Шайба 6Л 65Г 06 | |
| 16 | 6***0 | Болт стяжной | |
| 17 | 6***0 | Ротор | |
| 17 | 6***0 | Ротор | |
| 18 | 7***0 | Статор | |
| 19 | 6***5 | Втулка | |
| 19 | 6***5 | Втулка | |
| 20 | 6***0 | Катушка возбуждения | |
| 21 | 4***7 | Крышка подшипника | |
| 22 | [***] | Винт В.М5-6gх26.48.016 | |
| 23 | 7***0 | Шкив с вентилятором | |
| 23 | 7***0 | Шкив с вентилятором | |
| 24 | 7***1 | Крышка регулирующего устройства | |
| 25 | [***] | Гайка М16х1,5-6Н,04А-019 | |
| 26 | [***] | Шайба 16Л 65Г 06 | |
| 27 | [***] | Винт В.М5-6gх14,5.48.016 | |
| 28 | [***] | Шарикоподшипник 6-180603К4С9 | |
| 29 | [***] | Винт В.М5-6gх10,5.48.016 | |
| 30 | 6***0 | Крышка передняя | |
| 30 | 6***0 | Крышка передняя |
