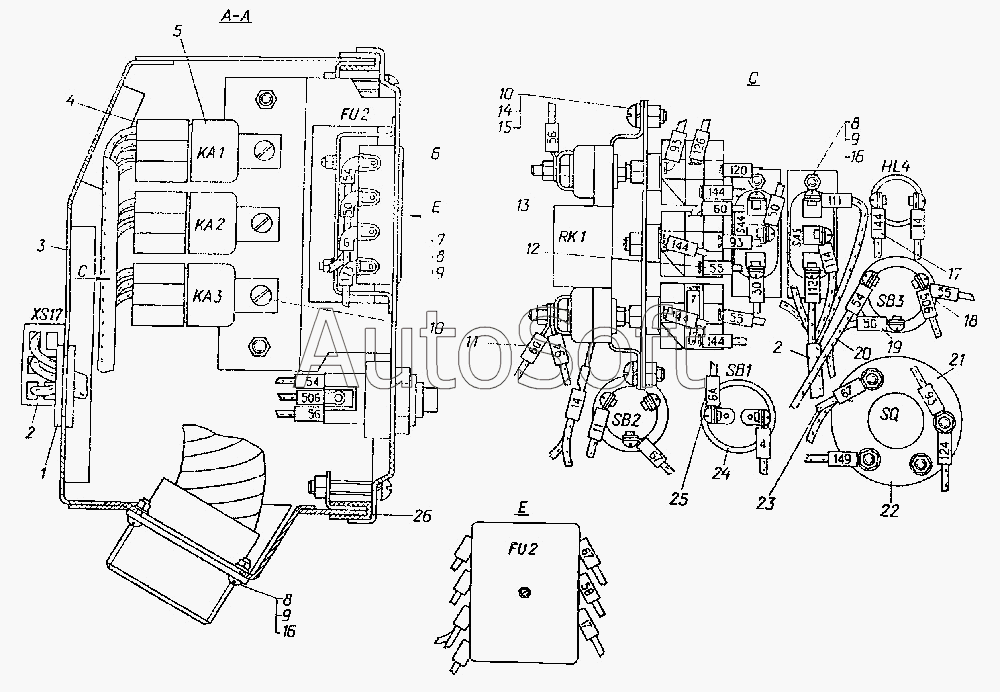

Каталог запасных частей к технике: ЧТЗ Т-10.02 (1995). Блок пуска и контроля (продолжение)
3
2
2
23
20
6
25
19
21
12
17
11
1
26
16
16
7
10
10
8
8
8
15
9
9
9
14
24
22
18
4
5
13
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| [Выключатель ВК 322-Г] | [***] | Выключатель ВК 322-Г | |
| [Выключатель ВК 862-ВТ] | [***] | Выключатель ВК 862-ВТ | |
| 1 | 4***9 | Кольцо | |
| 2 | 6***П | Жгут 6 | |
| 3 | 6***П | Корпус | |
| 4 | [***] | Колодка для наружных штекеров | |
| 5 | 1***0 | Реле | |
| 6 | 6***П | Провод 50 | |
| 7 | [***] | Винт В.М4-6gх20.58.019 | |
| 8 | [***] | Гайка М4.6.019 | |
| 9 | [***] | Шайба 4Т 65Г 06 | |
| 10 | [***] | Винт В.М6х12.58.019 | |
| 11 | 6***П | Провод 60 | |
| 12 | 6***П | Провод 55 | |
| 13 | 1***1 | Резистор добавочный с электротермическим реле | |
| 14 | [***] | Шайба 6Т 65Г 09 | |
| 15 | [***] | Гайка М6.6.019 | |
| 16 | [***] | Винт В.М4-6gх12.58.019 | |
| 17 | 6***П | Провод 144 | |
| 18 | 1***6 | Выключатель | |
| 19 | 6***П | Провод 56 | |
| 20 | 5***П | Провод 54 | |
| 21 | 6***П | Провод 93 | |
| 22 | [***] | Выключатель ВК 862-В | |
| 23 | 6***П | Провод 67 | |
| 24 | [***] | Выключатель ВК 322 | |
| 25 | 6***П | Провод 6А | |
| 26 | 7***5 | Уплотнение |
