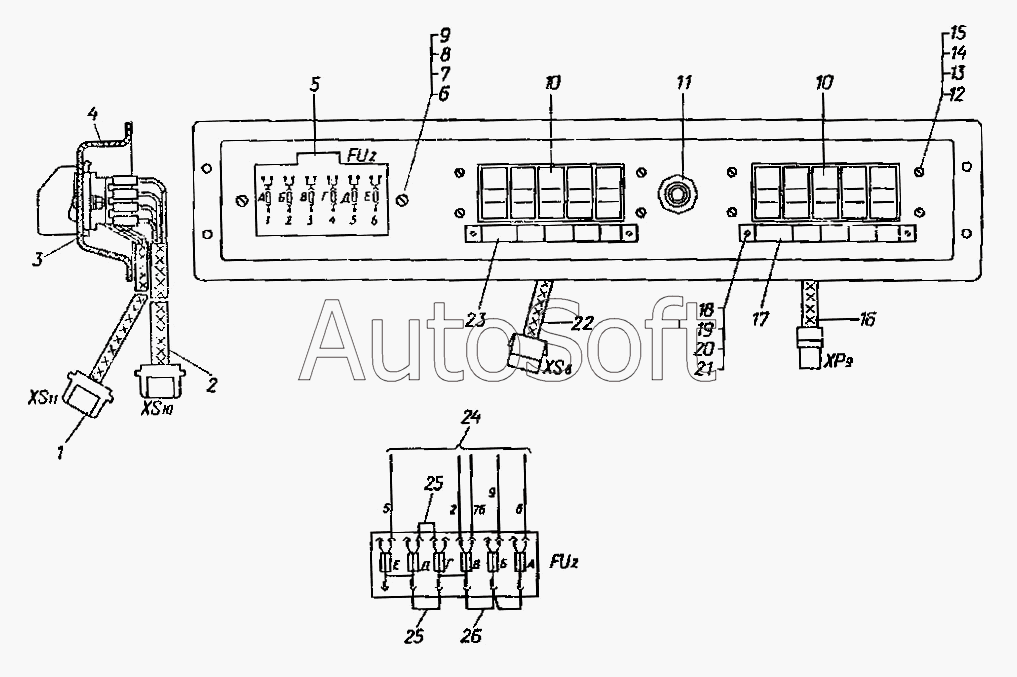

Каталог запасных частей к технике: ЧТЗ Т-10.02 (1995). Щиток управления (применяется на всех тракторах)
18
10
10
17
23
11
5
10
8
14
20
7
13
19
6
12
15
9
21
4
3
17
23
26
25
25
24
16
22
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 50-10-645СП | 5***П | Щиток управления | |
| 1 | 5***П | Жгут 05 | |
| 2 | 5***П | Жгут 06 | |
| 3 | 7***0 | Проставка | |
| 4 | 7***0 | Панель щитка управления | |
| 5 | [***] | Блок предохранителей ПР-120 | |
| 6 | [***] | Винт В.М6-6gх18.58.019 | |
| 7 | [***] | Гайка М6.6.019 | |
| 8 | [***] | Шайба 6Т 65Г 09 | |
| 9 | 3***1 | Шайба | |
| 10 | 5***Т | Блок клавишных выключателей | |
| 10 | 5***Э | Блок клавишных выключателей | |
| 11 | 1***0 | Выключатель | |
| 12 | [***] | Винт В.М4-6gх20.58.019 | |
| 13 | [***] | Гайка М4.6.019 | |
| 14 | [***] | Шайба 4Т 65Г 06 | |
| 15 | 3***1 | Шайба | |
| 16 | 5***П | Жгут 08 | |
| 17 | 5***6 | Табличка | |
| 17 | 5***7 | Табличка | |
| 18 | [***] | Винт В.М3-6gх10.58.019 | |
| 19 | [***] | Гайка М3.6.019 | |
| 20 | [***] | Шайба 3Т 65Г 06 | |
| 21 | 3***1 | Шайба | |
| 22 | 5***П | Жгут 07 | |
| 23 | 5***4 | Табличка | |
| 23 | 5***5 | Табличка | |
| 24 | 5***П | Жгут 09 | |
| 25 | 5***П | Провод | |
| 26 | 5***П | Провод |
