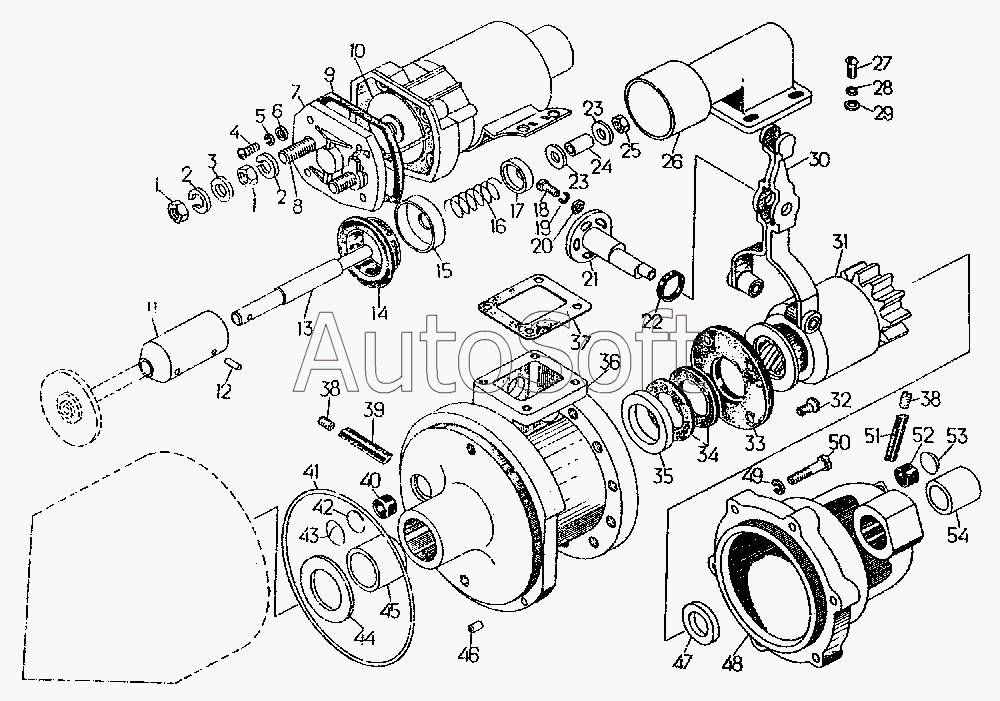

Каталог запасных частей к технике: ЧТЗ Т-10.02 (1995). Стартер (для пуска дизеля) продолжение
43
26
27
30
31
32
33
34
35
36
37
38
38
39
40
41
42
25
44
45
46
47
48
49
50
51
52
53
54
28
6
11
1
1
2
2
3
4
5
29
8
9
10
12
13
14
15
16
17
18
19
20
20
21
22
23
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 25 3703 420 | 2***0 | Крышка привода | |
| 25 3703 510 | 2***0 | Корпус провода | |
| 25 3708 400 | 2***0 | Якорь с приводом и крышкой привода | |
| 25 3708 410 | 2***0 | Крышка привода | |
| 25 3708 500 | 2***0 | Корпус привода | |
| 25 3708 850 | 2***0 | Якорь | |
| РС25-3708 080 | Р***0 | Крышка | |
| 1 | Х***2 | Гайка М12х1.25-6Н.6.016 | |
| 2 | 7***S | Шайба 12Л 65Г 05 | |
| 3 | М***5 | Шайба | |
| 4 | М***0 | Винт В.М5-6gх22 | |
| 5 | Х***1 | Шайба пружинная | |
| 6 | 8***7 | Шайба 5.01.016 | |
| 8 | Р***1 | Болт контактный | |
| 9 | Р***Б | Прокладка | |
| 10 | Р***0 | Диск контактный | |
| 11 | 2***1 | Якорь | |
| 12 | М***7 | Штифт | |
| 13 | 2***2 | Тяга | |
| 14 | 2***3 | Прокладка | |
| 15 | 2***5 | Чашка | |
| 16 | 1***1 | Пружина | |
| 17 | 2***4 | Чашка | |
| 18 | [***] | Винт В.М6-6gх16 | |
| 19 | Х***2 | Шайба 6Т 65Г 09 | |
| 20 | [***] | Шайба 6.02.3кп.016 | |
| 20 | М***6 | Шайба 6.01.016 | |
| 21 | С***0 | Ось рычага | |
| 22 | 1***6 | Кольцо | |
| 23 | 2***5 | Чашка | |
| 24 | 2***1 | Втулка | |
| 25 | [***] | Гайка М8.6Н.6.016 | |
| 26 | 2***1 | Кожух | |
| 27 | М***5 | Винт В.М5-6gх18 | |
| 28 | Х***1 | Шайба пружинная | |
| 29 | 8***7 | Шайба 5.01.016 | |
| 30 | 2***0 | Рычаг | |
| 31 | 2***0 | Привод стартера | |
| 32 | 2***2 | Винт В.М6-6gх12.58.019 | |
| 33 | 2***1 | Шайба | |
| 34 | 2***3 | Шайба | |
| 35 | М***0 | Сальник | |
| 36 | 2***1 | Корпус привода | |
| 37 | 2***2 | Прокладка | |
| 38 | С***3 | Пробка | |
| 39 | С***6 | Фильц | |
| 40 | 2***7 | Фильц | |
| 41 | С***6 | Кольцо уплотнительное | |
| 42 | 2***4 | Прокладка | |
| 43 | 2***9 | Заглушка | |
| 44 | М***7 | Шайба | |
| 45 | 2***2 | Вкладыш | |
| 46 | М***1 | Штифт | |
| 47 | 2***3 | Шайба упорная | |
| 48 | 2***1 | Крышка привода | |
| 49 | Х***9 | Шайба | |
| 50 | М***4 | Винт | |
| 51 | 2***1 | Фильц | |
| 52 | 2***2 | Фильц | |
| 53 | 2***3 | Заглушка | |
| 54 | 2***1 | Вкладыш подшипника |
